SD-1手動砂當量試驗儀

一概述

SD-1手動砂當量試驗儀是嚴格按照JTJ058-2000公路規程設計的產品在使用本儀器前務必請按如下內容檢查是否包裝完好項目齊全如有欠缺為維護您的權益請立即告知我們本廠會及時為您提供服務

二手動砂當量試驗儀產品技術參數

配重活塞1KG±5g

塑料試筒內徑32mm±0.25mm? 高度420mm

沖洗管內外6mm±0.5mm????? 內徑4mm±0.2mm

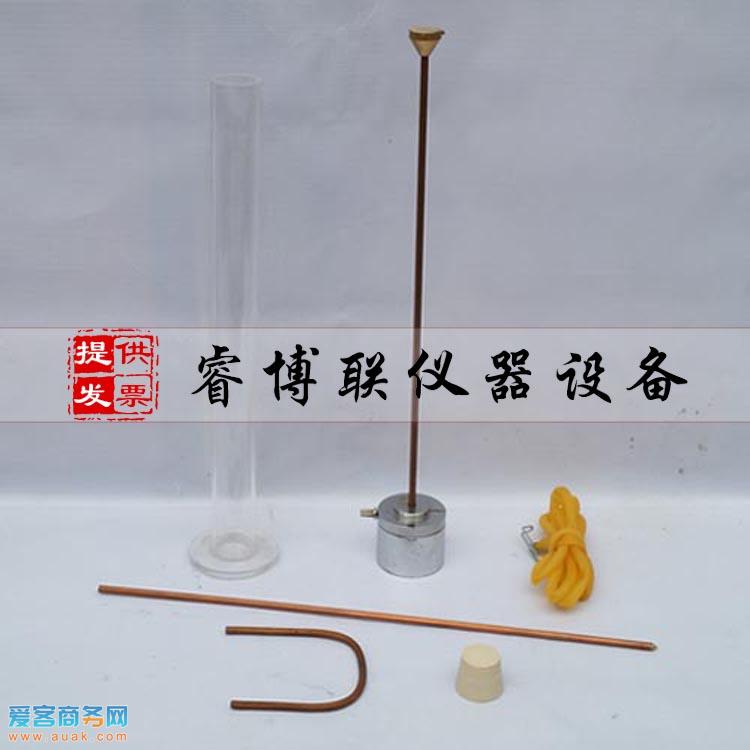

三手動砂當量試驗儀附件箱清單

1試筒????? 1套

2配夾橡膠? 1只

3試劑????? 2瓶

4沖洗管??? 1支

5配重活塞? 1套

6虹吸管??? 1支

7說明書??? 1本

8合格證??? 1份

四手動砂當量試驗儀高濃度氯化鈣溶液的配制

按無水氯化鈣（g蒸流水體積（ml=1:2進行配制氯化鈣溶于水時放熱溶液溫度升高待溶液冷卻到室溫后用濾紙進行過濾以除去不溶雜質過濾后的高濃度溶液存放備用該溶液中氯化鈣含量410g/L

1濃溶液（1L的配制

（1）用量筒量取272ml高濃度氯化鈣溶液

（2 用天平稱取484.8g丙三醇

（3）用天平稱取13.6g甲醛

（4）將上述三種試劑轉入1L量筒中轉入時要用少量蒸餾水分別對盛

（5）將1L配畢的溶液倒入2L的燒杯或量筒中混合均勻裝入

2制備沖洗液

取試驗用的濃溶液62.5ml±0.5ml裝入5L塑料筒或瓶中用蒸餾水稀釋至2.5±0.005L

五手動砂當量試驗儀試驗方法

1目的與適用范圍

（1）本方法適用于測定細集料中所含粘性土或雜志的含量以評定集料的潔凈程度用SE表示

（2）本方法適用于瀝青混合料及水泥混凝土用天然砂人工砂石屑其集料最大粒徑不得超過4.75mm（圓孔篩5mm）

2儀器與試件

本試驗需要下列儀器和設備

（1）圓柱形試筒透明塑料制內徑32±0.025mm,高度420±0.25mm試筒底部起到100±0.25mm380±0.25mm處刻劃標記線配有橡膠塞

（2）沖洗管由一根硬管組成不銹鋼或冷鍛銅制其外徑為6±0.5mm內徑為4±0.2mm,管的下部有一個不銹鋼兩側 帶孔尖頭孔徑為1±0.1mm

（3）塑料筒（5升）桶口配有插虹彎管的橡膠塞桶底面高出工作臺約1.5m

（4）虹吸彎管和進氣彎管將其插入桶口橡膠塞

（5）橡膠管（或塑料管）長約1.5m內徑約5mm與沖洗管虹吸彎管聯在一起吸液用配有金屬夾以控制沖洗液流量

（6）配重活塞由桿底座套筒配重組成桿長430±0.25mm底座直徑25±0.1mm底面平坦光滑垂直桿軸橫向有三個螺絲可保持活塞在試筒中間有一點小縫隙套筒有一個螺絲能固定活塞下沉的位置并有一個能靠尺子的深1cm寬5mm的缺口用于測量讀數固定在活塞桿頂端的配重除筒套外總重1kg±5g.

（7）手動振蕩使試筒產生橫向直線往復運動振幅20.3±1.0cm運動周期180±2次/min

（8）天平:稱量1kg.感量1g

（9）烘箱能使溫度控制在105±5℃

（10）廣口漏斗（塑料制）口的直徑100mm左右

（11）一把長500mm的鋼板尺刻度精確到1mm

（12一個篩孔4.75mm（圓孔為5mm和篩底

（13）一個刮刀和一把勺子

（14）溫度計

（15）其他一升量筒2個燒杯刷子盤子小鋁盒等

3試驗步驟

為了不影響沉淀的過程試驗必須在無抖動的水平臺上進行隨時檢查試驗的沖洗管口防止堵塞

試驗過程中沖洗液的溫度應保持20±2℃范圍內

由于塑料在太陽光下容易變成不透明應盡量避免將塑料器皿直徑暴露在太陽光下盛試驗溶液的塑料器皿用完后要清洗干凈

（1）用沖洗管將沖洗液吸入試筒直到100mm刻度---（約需80ml）

（2）把相當于120±1g干料重的試樣用漏斗仔細地倒入豎立的試筒中

（3）用手掌反復敲打筒下部以除去氣泡使試樣盡快潤濕然后靜置10min.

（4）在試樣靜置10±1min結束后用橡膠塞堵住試筒

（5）手動振蕩使試筒產生橫向直線往復運動振幅;20.3±1.0cm運動周期180±2次/min.振蕩擰下橡膠完成塞

（6）將沖洗管插入試筒中用沖洗液迅速沖洗附在試筒壁上的集料然后將沖洗管插到試筒底部慢慢轉動沖洗管同時勻速緩緩提高沖洗管使附著在集料表面的細粒雜質浮上來直到溶液達到380mm刻度線為止

（7）緩慢勻速向上拔出沖洗管當液面位于380mm刻度是切斷沖洗管的液流使液面保持380mm刻度線在沒有擾動的情況下靜置20min±15S

測量

（1）靜置20分鐘后用鋼板尺在試筒外測量從試筒底部到絮凝物上液面的高度即h1（如有可能同時測得從試筒底部到沉淀物上液面的高度即h2,此項作為與活塞測量的砂當量值的參考值）準確到1mm

（2）將配重活塞套筒在試筒口放好使配重活塞徐徐落入試筒直至碰到沉淀物時立即擰緊固定螺絲將尺子插入套筒的開口處使零點對準的底面從套筒處讀取沉淀物高度即h2,準確至1mm上述測量過程應在30秒內完成同時記錄試筒內的溫度準確至1℃

以上步驟進行二個試樣的平行試驗

4結果與計算

4.1試樣用活塞測定砂當量值按JTJ058-2000公路規程式（5.1）計算

SE=（h2/h1×100%

式中SE為試樣的砂當量%

h1為試筒中絮凝物和沉淀物的總高度mm

h2為試筒中用活塞測定沉淀物的高度mm

4.2試樣的目測砂當量值按JTJ058-2000公路規程式（5.2）計算

SEV=h2/h1×100%

式中SEV為試樣的目測砂當量值

h1為試筒中絮凝物和沉淀物的總高度mm

h2為試筒中用目測測定沉淀物的高度mm

4.3一種集料應平行測定兩次集料的砂當量SE或SEV是二個試樣平行測定的砂當量平均值以活塞測量為準并以整數表示
