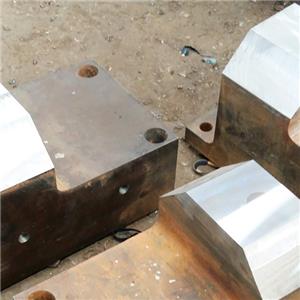

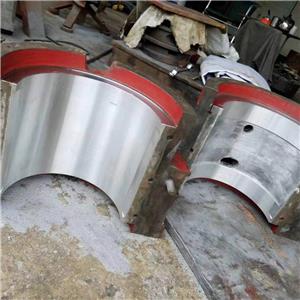

推力瓦采用的材質鋼坯 巴氏合金（也稱為烏金）用烏金可以在軸溫達到110度左右熔化增加大軸的位移空間從而保護大軸防止大軸因軸向位移大引起推力瓦的干磨擦其次是錫青銅還有鋼坯 氟塑料（這種材質摩擦系數小適合溫度更高不需要對瓦進行刮研不會因斷油而燒瓦）等 推力瓦要保證在油潤滑條件下運行必須使出油邊的最小油膜厚度符合設計值（如大型機組推力瓦油膜厚度一般在0.03到0.07mm之間）這就要求鏡板有較高的精度和較低的粗糙度如果鏡板的粗糙度高則軸承摩擦損耗增大鏡面如有傷痕或銹蝕等缺陷則可能破壞油膜甚至造成燒瓦事故所以鏡板研磨推力瓦刮削以及對鏡板推力瓦的檢修調整工作就顯得十分重要另外要求鏡板保證其波浪度其平行度根據不同的機組一般為0.02mm每米推力瓦之間相互高差一般控制在0.02mm之內即要求推力瓦的平面度與鏡板的平面度相近才行如果鏡板與推力瓦的平面度不好其偏差超過了最小油膜厚度會破壞推力瓦與鏡扳之間所建立的油膜推力瓦就會在半干摩擦或干摩擦狀態下運行造成燒瓦事故或瓦面損壞此外推力瓦的受力也與它本身的平行度直接相關只有接觸面積大才能使推力瓦承受較大的壓力如果推力瓦凸凹不平具有局部高點受力集中也會發生燒瓦事故或瓦面嚴重磨損只要使推力瓦具有良好的平面性與鏡板有良好的接觸性保證機組啟動時在推力瓦瓦面與鏡板之間迅速建立起油膜并在機組運轉時始終保持有一定的油膜厚度而不被破壞才能保證推力軸承良好的穩定性和運行的安全可靠
