潛水回流泵是在潛水攪拌機生產技術基礎上開發出來的產品,該泵為二級污水處理廠混合液回流，反銷化脫氮除氮的專用設備，并可用于地面給排水工程中需要微揚程\大流量場所。
南京中德環保設備制造有限公司
江蘇 南京市 六合區 | |

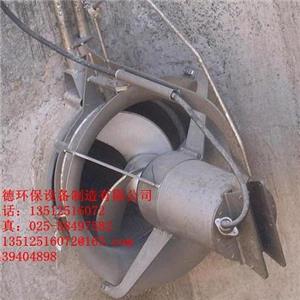

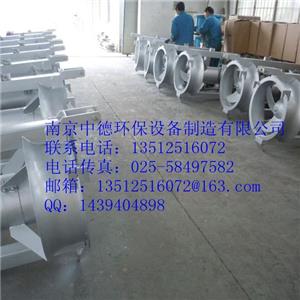

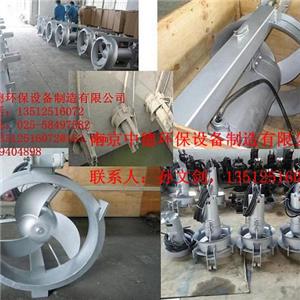

QJB-W潛水回流泵
1設備名稱 QJB-W潛水回流泵
2設備型號 QJB-W2.5/8
3主要技術參數
型 號 技術參數 | QJB-W2.5/8 |
流 量 m3/h | 416 |
揚 程 h | 0.9 |
功 率 kw | 2.5 |
葉輪直徑 mm | 400 |
葉輪轉速 r/min | 740 |
水 推 力 N | 800 |
電機防護等級 | IP65 |
電機絕緣等級 | F |
穿墻管距池頂距離 m | 5.6 |
電 源 | 380V , 3Ph , 50Hz |
數 量 套 | 3 |
4用途
該泵為兩級污水處理廠混合液回流反硝化脫氮的設備亦可用于地面排水灌溉和廢水處理過程中再循環等需要微揚程大流量的場所
5特點
結構緊湊安裝方便操作簡單易于維修無噪音可以裝置
6適用范圍
潛水回流泵在下列條件下能正常連續運行
6.1 海拔不超過1000m
6.2 介質溫度不超過40OC
6.3 介質的PH值在5-9之間
6.4 液體密度不超過1150kg/m3
6.5 長期潛水運行潛水一般不超過20m
7構造及工作原理
7.1 潛水回流泵由葉輪潛水電機導流罩穿墻管拍門安裝提升導桿起吊鋼繩水下電纜起吊架和手搖升降裝置角度轉向裝置就地控制柜等組成
7.2 潛水回流泵轉動平衡無卡死停滯振動等現象
7.3 潛水回流泵作密封氣壓實驗實驗壓力為0.3MPa歷時5分鐘無泄漏現象
7.4 潛水回流泵采用雙機械密封結構和唇形密封組成動密封系統機械密封在25000小時內運行而不需更換
7.5 潛水回流泵在全浸沒和潛水電機露出液面的條件下能連續工作同時能在間隙運行和長期停止運行的情況下一經開機仍能正常運行
7.6 潛水回流泵引出電纜采用GB5013.2中YZW型橡套軟電纜或性能相同的其它電纜單臺標準配置長度10m電纜密封頭采用特殊處理以防電纜外皮破損滲水至電機
7.7 潛水回流泵其表面光亮無污損碰傷裂痕等現象
7.8 潛水回流泵的油室內有足夠的空間來容納因溫差引起的膨脹并設有密封泄漏保護裝置
7.9 潛水回流泵引出電纜中雙色線（黃/綠）規定為接地線聯接標志明顯在使用期內不易磨滅
7.10 潛水回流泵葉輪及轉子采用動平衡試驗平衡精度為G6.3
7.11 潛水回流泵定子繞組內及上下軸承位置設有熱保護開關定子腔內設有密封泄漏保護裝置
7.12 潛水回流泵的安裝導桿能設備轉動升降調節各種角度提升和安裝攪拌機也不要把池子放空
8使用壽命
潛水回流泵在規定的條件下故障前平均運行時間不小于10000小時
整機使用壽命不小于8年
9結構設計
9.1 葉輪
采用后掠式反扭曲曲線設計用不銹鋼材料制造并經過動平衡實驗和加工能有效地傳遞電機輸出功率為使葉輪避免阻塞結渣為防止在運轉時葉輪與軸產生松動在葉輪固定結構上采用了內部鎖定裝置
9.2 電機
潛水回流泵的電機與葉輪是直聯式的其繞組的絕緣等級為F等級工作溫度可達155OC電機在載荷下不會出現過載現象電機每小時可起動15次但時間間隔應均勻電機定子采用熱套法嵌入機殼中無需任何定位銷釘牢固正常情況下電機的溫升不超過80OC
9.3 軸承
電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐
潛水回流泵軸承的運行壽命大于80000小時
考慮到軸承運行中的不利因素因此選用的軸承壽命將高于上述值本公司選用NSK軸承
9.4 軸密封
潛水回流泵有兩個機械密封和一個唇形密封組成外密封腔內設置有螺旋
凹槽以清除雜質減少機封磨損密封裝置材料碳化鎢/碳化鎢
9.5 監測系統
定子繞組中裝有叁個串聯聯接的常閉型熱敏開關熱敏開關在140OC動作
電機定子腔及油室內設有泄漏檢測器以便檢測動靜密封泄漏情況并適時切斷電源
為了指示電機軸承的磨損情況在前后支承軸承處均設有常閉型熱敏開關
熱敏開關在120OC動作并在電機內部與定子繞組熱敏開關串聯聯接
10主要材料
主機外殼 不銹鋼
葉輪 不銹鋼
導流罩 不銹鋼
穿墻管及拍門 不銹鋼
導桿鋼絲繩吊環 不銹鋼
起吊架轉向裝置 不銹鋼
螺母螺栓等緊固件 不銹鋼
機械密封 碳化鎢/碳化鎢
控制柜 不銹鋼
11就地按鈕箱
可按用戶要求對每臺泵配備就地按鈕箱一個防護等級IP65能滿足露天長期使用的要求
可以實現每臺設備的開停及自保護用戶僅需提供一外接電源
就地按鈕箱帶有自動/手動切換開關當切換到自動狀態時潛水回流泵可接受來自中控室PLC送來的開停命令當切換到手動時可就地手動控制開停
按鈕箱可實現設備的自保護具有超溫和泄漏保護功能并可向中控室發送信號報警停機
當每臺潛水回流泵發生任何一種超溫和泄漏情況時可向中控室PLC送出一個總的故障信號其故障信號的類別能在就地控制箱上通過報警指示燈的形式體現
按鈕箱可向中控室PLC送出設備的開停狀態信號
12配套范圍
裝配完整的潛水回流泵
穿墻管拍門吊鉤導桿吊架緊固件鋼絲繩等
所有連接附件地腳螺栓
不銹鋼控制柜
