GSJB雙（多）曲面攪拌機產品介紹

在市政化工造紙及其它多種水處理工藝中水體攪拌混合是其中關鍵工藝過程之一傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式由于安裝的方式和葉槳形式?jīng)Q定了其攪拌形態無論在能耗上還是在攪拌效果上均不太理想不僅給污水廠的運營成本帶來不要的增加而且會直接影響到的工藝處理效果針對以上問題經過多年的試驗借助同行的設計經驗成功研制了曲面攪拌機經過多家污水處理廠多年的實際應用獲得了好的效果

型號表示方法

應用范圍

G/QSJB型系列曲面攪拌機是我公司開發的值得推薦使用的攪拌機之一它廣泛運用在環保化工能源輕工等行業需要對液體進行固液氣攪拌混合的場合尤其適用在污水處理工藝中的混凝池調節池厭氧池硝化和反硝化池

工作原理

G/QSJB型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構其葉輪結構設計將流體特性與機械運動相結合雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體為了迎合水體流動設計從葉輪的中心進水這一方面減少了進水紊流另一方面了液體對葉輪表面的壓力均勻從而整機在運動狀態下的平衡在漸開雙弧面上均布有八條導流葉片借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動在池壁的反射作用下形成自上而下地循環水流故可獲得在軸向和徑向方向的交叉水流如雙曲面流態圖　　正是由于G/QSJB型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點其工作位置決定了它對懸浮物的防沉降作用是直接的在工作中可獲得理想的攪拌效果能有效地消除攪拌死角較大的比表面積可獲得大面積的水體交換

結構簡介

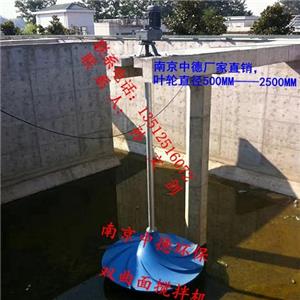

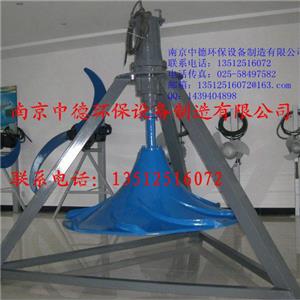

G/QSJB型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成為了滿足用戶不同工況條件下的使用安裝分為干式也稱立軸式和潛水式兩種干式安裝將驅動裝置固定在工作橋上通過傳動軸將動能傳至介質中的葉輪部件它用于含固率高水溫高含有磨蝕性的液體中由于葉輪具有自動糾偏功能運行較平穩減速機噪音小于60分貝潛水式安裝可免去橋架采用潛水動力利用設備自重定位安裝靈活方便適用在水深較深且水質穩定不含磨蝕性的水體水溫不大于40℃PH值6~9之間其特點是無噪音無視覺障礙

工作特點

G/QSJB型系列曲面攪拌機作為一種攪拌混合設備適用于各種低黏度的液體之間固液氣液之間的混合攪拌不僅適用于圓形池方形池在長方形水池中分單元布置使用也比較常用　　在我國現有各種污水處理工藝中波輪式攪拌機主要可以克服傳統葉片（漿）式攪拌易出現死角曝氣工藝水氣混合效果不佳的問題發揮其攪拌均勻的主要特點表現在以下幾個方面　　1 可以用在各種液體與固體氣體混合的場合可替代現有攪拌設備實現三維立體螺旋狀的混合使攪拌更均勻提高攪拌效率　　2 較大的比表面積葉輪配備小循環水流大能耗低比傳統攪拌方式節能30%-50%　　3 整機結構緊湊運行安裝維護便捷　　4 該葉輪由增強纖維或鋼制材料制作而成能適應不同的工況要求使用長

主要材質

主軸      不銹鋼

減速機    平行軸斜齒輪型

葉輪      高強度玻璃鋼

底座      碳鋼
