離心泵（centrifugal pump）是指靠葉輪旋轉時產生的離心力來輸送液體的泵。
上海三利給水設備有限公司
上海市 浦東新區 | 葉志通 |
水泵在實際使用中因為環境水質管阻電壓等等原因會使實際揚程流量小于表稱值所以請親們購買時耐心說明你的使用情況「上海三利給水設備有限公司」會為您挑選歡迎來電垂詢謝謝

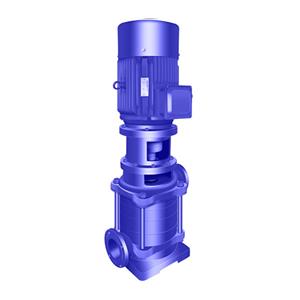

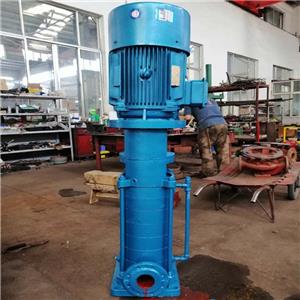

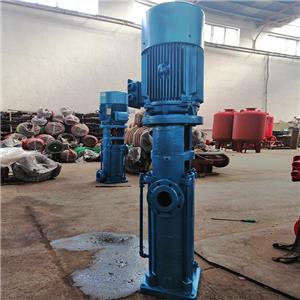

DL型立式多級清水離心泵為立式多級多節段式結構（又稱立式多級分段式離心泵）是采用節能產品IS型泵的水力模型為立式多級多節段式結構螺桿把進水段中段出水段夾緊聯成一體水泵每一級裝一個葉輪一個導水葉產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準主要供吸送稀釋的清潔的不腐蝕的清水及物理化學性質類似水的不含固體顆粒或纖維的液體主要用于高層建筑供水也可應用于廠礦給排水輸送液體的范圍為4.9~200m3/h揚程范圍在22~239m配套功率范圍為1.5~160kw口徑范圍為Φ40~Φ150mm
1結構緊湊體積小外形美觀其立式結構決定安裝占地面積小其重合于泵腳中心因而增強了泵的運行穩定性和使用幫命
2泵吸入口和吐出口均為水平方向簡化了管路的連接
3可根據需要吸入口和吐出口可安裝成同方向或90℃180℃270℃幾個不同方向以滿足不同的連接場合
4揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足而不改變安裝占地面積這是其它泵類所不具有的
5電機外加防雨罩可置于戶外使用取消泵房節省建筑費用
6泵轉子具有較小的撓度且所選用的為4極電機因此運行平穩振動小噪聲低
| 序號 | 名稱 | 序號 | 名稱 |
1 | 電機 | 12 | 出水段 | |
2 | 聯軸器 | 13 | 平衡套 | |
3 | 彈性塊 | 14 | 平衡鼓 | |
4 | 軸承壓蓋 | 15 | 末級導葉 | |
5 | 軸承并帽 | 16 | 中段 | |
6 | 軸承盒 | 17 | 導葉 | |
7 | 軸承 | 18 | 葉輪 | |
8 | 擋水套 | 19 | 進水段 | |
9 | 石綿壓蓋 | 20 | 下軸套 | |
10 | 石綿 | 21 | 下軸承 | |
11 | 填料函體 | 22 | 軸 | |
注 1該泵型可按客戶需要定做成熱水型; 2也可將軸封石綿填料換成機械密封; 3以上需在訂貨時說明價格另議 |
DL型立式多級清水離心泵由電機和泵兩部分組成電機為Y型三相異步電機泵和電機采用聯軸器連接整體為剛性連接使用時無需校正泵由定子部分和轉子部分組成泵定子部分由進水段中段導葉出水段填料函體等零件組成為防止定子磨損定子上裝有密封環平衡套等磨損后可用備件更換轉子部分由軸葉輪平衡轂等組成轉子下端為水潤滑軸承上部為角接觸球軸承DL型立式多級清水離心泵的軸向力絕大部分由平衡鼓來承擔其余小部分殘余軸向力幅角接觸球軸承來承受進水段和出水段和結合面用紙墊通過接緊達到密封軸封采用填料或機械密封用戶可根據需要選擇
DL型立式多級清水離心泵主要用于高層建筑生活給水消防恒壓供水自動噴淋水自動水幕供水等也可應用于廠礦給排水遠距離送水各種設備配套使用以及各種生產工藝用水等DL型立式多級清水離心泵介質使用溫度不超過80℃DLR型介質使用溫度不超過120℃
使用的介質應類似水運動粘度<150mm2/s且無堅硬顆粒無腐蝕性質使用的環境海拔高度<1000米超過時應在訂貨進提出以便本廠為您提供的產品
介質使用溫度-15℃～120℃
系統工作壓力≤2.5MPa周圍環境溫度應低于40℃相對濕度低于95%
