Summit450/625/800 參數介紹

 XY 精度: E2=2.0+4L/1000um   E2=1.5+5L/1000um 高分辨率刻度尺

 Z 線性精度: E1=1.8+5L/1000um   E1=1.4+5L/1000um TTL激光及可選5X鏡頭

英制單位 公制單位

測量范圍Summit 450 18" X18"X6" 450X450x150mm

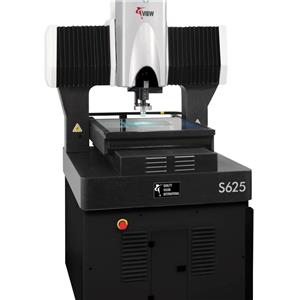

測量范圍Summit 625              615x610x150mm

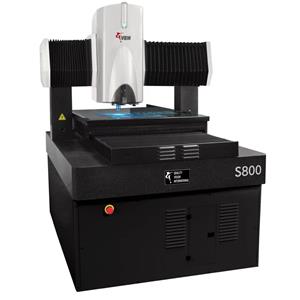

測量范圍Summit 800 30" X31"X6" 760X800x150mm

尺寸Summit 450/625 40" X65X76" 1016X1650X1930mm

尺寸Summit 800 56" X74.2X76" 1422X1884X1930mm

負載能力 50kg

分辨率 0.1um 可選 0.04umX-Y

光學 雙重放大 物鏡X

低 0.8 1.0 2.5 5.0 10.0 25.0

高 3.2 4.0 10.0 20.0 40.0 100.0

標準物鏡 2.5X

可選物鏡 0.8X,1.0X,5X,10X

照明 LED 背光,LED 同軸面光

可選特征 多色可編程環形光源

Ronchi 柵格自動ju jiao

TTL激光

光譜探針

旋轉工作臺

兆像素數碼相機

高速測量和連續圖像獲取

特征

- 測量范圍450 x 450 x 150 mm或 615x610x150mm

- 50公斤承載力

- 亞微米的光柵尺分辨率

- 平臺移動速度X-Y:200 mm/秒; Z:100 mm/秒

- 可選的X-Y無阻力線性馬達驅動平臺速度400mm/秒

- 誤差映射在XY平面非線性二維糾錯

- 雙重放大光學系統固定鏡頭內部放大1-4倍

- 可編程LED平臺背光及同軸表面光照明

- 可編程多色（紅藍綠復合白色）環形燈PRL選項

- TTL激光選項具有自動ju jiao和掃描功能

- 三角和共焦激光位移傳感器選項

- SpectraProbeTM  高分辨率彩色傳感器選項

- 先進的圖像處理性能快速某精某確穩健

- 雙通道數字式1.4兆像素的單色相機; 4:1的比例

- 次像素精度 1/10 - 1/50 pixel

- 獨立的Anthro Cart Operator工作站90 x 90 x128 cm;40kg

- 可選配一體式可調節高度的工作站活動臂及平臺上可放置平板顯示器鍵盤鼠標及周邊設備

- 強大的測量軟件和數據分析工具可供選擇

- 平均無故障工作時間 MTBF ≥ 8,000 小時

Summit的應用范圍包括

半導體/電子

PCB板與Stencil

光罩

引線框引線接合柔性線路板連接器

SMT元件貼裝

錫膏/環氧數脂膠點

xin片載體和托盒

噴墨打印機墨盒

數據存儲

磁盤介質基板

滑塊和懸臂組HGA

Wafer carriers and row bar pallets

精密注塑和機加工件

模具和刀具

某醫某療設備

燃料噴射部件

手表組件
