北京海瑆凌霞科技有限公司
北京 門頭溝 | 薛經理 | 15901396770
1產品用途和特點

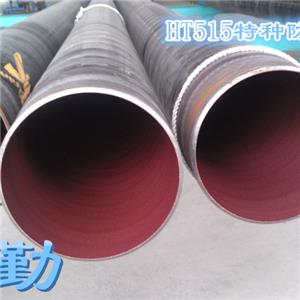

HT515特種防腐涂料是一種新型油罐內壁防腐蝕涂料該涂料為高固體分厚漿型環氧防腐涂料底面合施工簡單只需噴涂一遍或刷涂輥涂兩遍即可達到200-250um以上干膜厚度該涂料機械性能優異化學穩定性好耐油耐水海水自來水蒸餾水原油污水耐油混合液等
適用于高溫污水清水及原油和各種油品的儲罐及輸送管道的內防腐蝕保護特別適用于涂裝條件十分苛刻要求一次涂裝的場合
2涂料組成與包裝
該涂料為雙組分環氧樹脂涂料按甲乙兩組份分裝
甲組份醬紅色液體 乙組份棕色液體
涂料各組份間的配比是通過大量試驗得出的最佳用量比為方便使用產品出廠時已按比例配套包裝
包裝規格 | H515涂料醬紅色 |
甲組份鐵桶 | 22Kg |
乙組份塑料桶 | 1.1Kg |
3主要技術指標
組份 | 檢驗項目 | 技術指標 | 檢驗方法 |
甲組份 | 漆膜顏色和外觀 | 醬紅漆膜平整光滑 | 目測 |
粘度s | 80140 | GB/T 172393 | |
細度μm | ≤60 | GB 172479 | |
固體含量% | 78±2 | GB 172579 | |
涂 層 | 遮蓋力g/㎡ | 80 | GB 172679 |
干燥時間 h | 表干 | ≤4 | GB 172879 |
實干 | ≤24 | ||
光澤% | 可調 | GB 174379 | |
硬度 | 0.49 | GB/T 1730--93 | |
附著力級 | 1 | GB 172079 | |
柔韌性mm | 1 | GB/T 1731--93 | |
沖擊強度㎏.cm | 50 | GB/T 1732--93 | |
貯存期y | 1.5 | 1.5 |
4施工方法
1表面處理
為了提高涂料的防腐蝕效果涂漆前應清除基材表面的殘舊漆膜鐵銹油污氧化皮及雜物噴砂除銹到Sa2.5級GB8923-88或手工除銹到St3級GB8923-88處理干凈后的表面應及時涂漆防止重新生銹
2配漆
油漆使用前要充分攪拌待攪拌均勻后將乙組份倒入甲組份中混合均勻后方可使用如油漆用量較少甲乙組份可按比例進行調配
3涂漆
1刷涂輥涂噴涂均可噴涂效果最佳刷涂和輥涂時可不兌稀釋劑噴涂時按照施工溫度的不同可兌入5-20%的稀釋劑以調節粘度施工時盡量做到涂層薄厚均勻不漏涂不流掛并達到規定的厚度在常溫條件下每隔4小時可涂一道
涂裝程序 | 組 份 | 配比kg | 顏色 | 標準厚度μm | 用漆量 g/㎡ |
第一道 | 甲組份+乙組份 | 22:1.1 | 醬紅 | 100～125 | ～250 |
第二道 | 甲組份+乙組份 | 22:1.1 | 醬灰 | 100～125 | ～250 |
2每次涂漆完畢要及時用稀釋劑清洗涂裝工具以備下次使用若采用噴涂施工后應及時用稀料將噴槍和軟管洗凈防止固化后堵塞
5注意事項
1涂料中含有機溶劑施工現場應注意通風使用防爆燈照明嚴禁明火
2請于陰涼干燥通風之處儲存涂料
