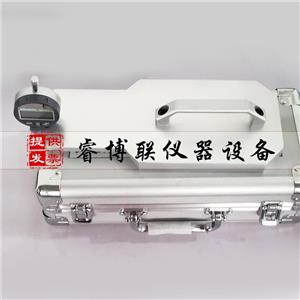

XL-10石膏板楔形棱邊深度測定儀 石膏板楔形菱邊深度測定儀 石膏變形儀

一用途

該儀器為測量工具用以測量紙面石膏板楔形棱邊深度符合GB/T9775-1999標準規定的紙面石膏板的試驗方法

二石膏板楔形棱邊深度測定儀主要技術參數

1測量范圍0-10毫米2讀出精度0.01毫米 3定位舌與測量點距離10毫米

三石膏板楔形棱邊深度測定儀結構原理見附圖

本件9前端安裝著數顯百分表1有鎖緊快6及瑣緊螺塊5用螺釘8瑣緊在本體頂端有定位舌3可以在導板7內上下華東靠彈簧2及擋瑣4壓在z下面測量時定位舌靠著紙面石膏板的邊緣百分表測量桿的球面端頭就抵在紙面石膏板楔形棱邊深度

四石膏板楔形棱邊深度測定儀調整與操作

使用前將儀器放在平板上面左手適當用力按住儀器使本體底面與平板緊密接觸定位舌及百分表測量桿手壓縮入然后適當松開螺釘8調節百分表上下位置調整好后隨即擰緊螺釘8鎖緊百分表不再移動并按百分表清零鍵使百分表置零接下來就可以進行使用測量在每次使用前都必須將百分表清零數顯百分表使用見其說明書

在進行測量時手持儀器本體前端朝向石膏板棱邊方向按在石膏板上同時慢慢向棱邊方向移動待定位舌伸出以后再將儀器稍稍往后移動使定位舌緊緊靠棱邊邊緣此時即可以從百分表上讀出所測楔形棱邊深度在整個過程中應盡量使儀器本體與石膏板棱邊垂直特別在讀數時否則會引起誤差
