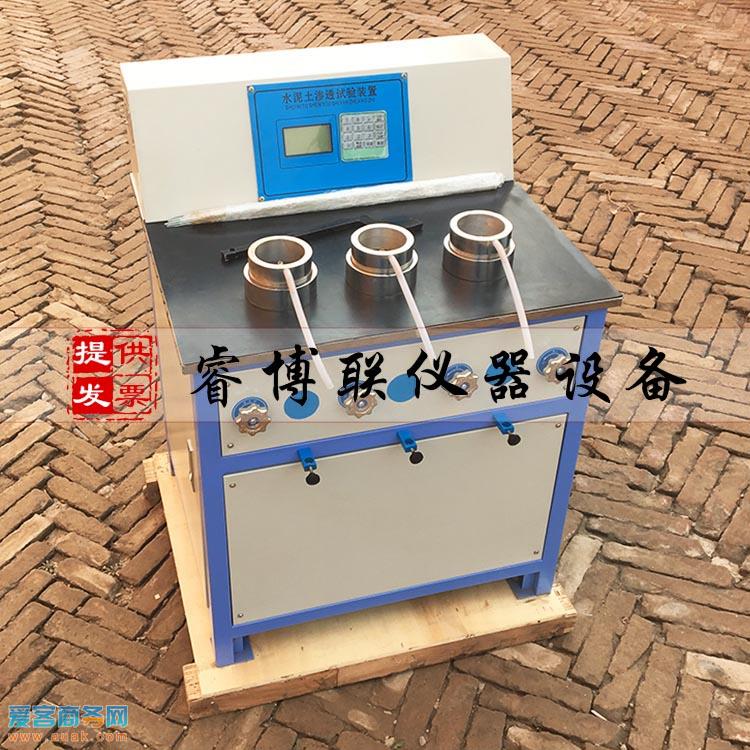

TJSS-25水泥土滲透系數試驗儀 水泥土滲透系數試驗裝置

一產品簡介

主要使用于水泥土抗滲性能的試驗和抗滲標號的測定同時也可利用它做建筑材料透氣性的測定和質量檢查因此得到了有關生產施工設計教研等部門的廣泛使用

水泥土滲透系數試驗儀功能與普通型相同其主要特點是壓力值通過傳感器在壓力顯示儀上顯示出來并能按設定的程序實現自動升壓自動完成試驗減輕工作人員負擔

二主要技術參數

1最大工作壓力 2.5Mpa（用戶可在2.5Mpa下自由選擇）

2工作方式自動恒壓（數顯型自動恒壓且自動升壓）

3一次可作試件數 3個

4試模幾何尺寸（亦稱主模）

試件模腔上口直徑φ70mm

模腔下口直徑φ80mm

高度 40mm

5柱塞泵參數流量 0.16L/min

6電動機

功率120W

電源380V-50HZ

7外形尺寸 950×500×800mm

8質量≈100KG

三主要技術指標

1滲透容器由滲透試模透水石和濾紙組成

2壓力源供氣泵應能使水壓按規定要求穩定的作用在時間上

3壓力表量程應為（0-2.5MPa）_

4滲透試模應采用金屬試模上口內徑應為70mm,下口內徑應為80mm.高度應為40mm試模上部側面有出水孔

5密封材料可采用水泥加黃油密封材料

6透水石直徑為75-80mm ,厚度為4mm,且滲透系數應大于10ˉ⒊cm/S

7滴定管分度值不大于0.1mL

8濾紙直徑為70mm.

四主要工作原理及其結構

水泥土滲透儀是利用密封容器內壓力處處相等的原理（水位差忽略不計）以水泵對整個系統輸壓并通過電接點壓力表或壓力控制器控制加壓壓力的大小來實現壓力水由下向上滲透壓裝在試模中的試件從而測定試件抗滲性能和計算其抗滲標號的儀器

主要由箱體工作臺供壓系統操作臺等組成

1箱體由各種型鋼焊接而成主要用于安裝和聯接各個部件其上部安裝有工作臺內部安裝有供壓系統及電器箱前部安裝有操作臺

2工作臺 由不銹鋼面板制成并安裝有12個模座用于安裝試模之用

3供壓系統 由電動機動力箱水泵水包安全閥管道等組成電動機用于向系統提供動力源動力箱用于將電動機所提供的動力源轉化成往返運動的動力并提供給水泵水泵用以向整個系統提供水壓水包用以穩定供應系統的水壓并起水壓源的分流作用安全閥安裝在水包中央安全閥的作用是確保系統壓力不大于壓力表最大量程

4操作臺主要由電器控制和控制閥組成

?（1） 控制閥 其開啟與關閉與一般閥門相同即順時針旋轉為關閉逆時針旋轉為開啟每個閥相對應控制一個試模

?（2）電器控制部分由組合開關和1只與壓力傳感器相連接的控制器所組成組合開關控制抗滲儀電源0位為關1位為開控制器用于控制供壓系統的壓力保持在你需要的范圍當壓力指針達到上限時水泵停止工作由于試件滲透等原因致使水壓下降指針逆時針轉動離開上限位置直至到達下限位水泵重新啟動水壓上升到上限位關于控制器的設定詳見附錄
