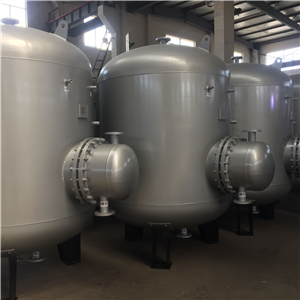

DFHRV導流型浮動盤管半容積式換熱器系列
（一）產品介紹
浮動盤管換熱器是近年來國內發展的一種新型換熱設備與固定U型管束相比浮動盤管能上下輕微浮動產生高頻振動形成良好紊流傳熱狀態并且它能借助通過高溫熱媒的薄壁銅管管壁與管外壁結垢層膨脹量的差異在一定條件下使水垢自動脫落但水垢的自動去除受水質使用條件熱媒工況維護管理等多項因素影響任何產品均不能因此忽略盤管維護檢修
DFHRV導流型浮動盤管半容積式換熱器是在浮動盤管作為換熱器元件的基礎上就解決同類換熱設備存在的問題做出了較深的研究改進
它具有如下特點
1浮動盤管維護方便盤管可在罐內進行檢修或更換
2采用多行程螺旋的浮動管組熱媒分布均勻流程長消除了短路換熱現象
同時本產品借用了RV-03/04導流的原理在大直徑的罐體內合理地設置了導流裝置進一步改善了換熱工況本產品樣罐經過檢測汽水換熱時在蒸汽壓力Pt=0.2～0.4MPa溫度為T1=126～152℃被加熱水T2=65℃,凝結水出水溫度T2≤40℃的工況下傳熱系數K=2100Kcal/㎡.h.℃水水換熱時在熱媒進出水溫度為T1=82℃T2=50℃的工況下K=1200Kcal/㎡.h.℃充分顯示出高效率換熱充分的優異性能
3本產品換熱管束底部已接近罐底加上導流裝置之作用罐內基本上消除了冷水滯水區容積利用率達100%
4被加熱水水頭損失0.5-1米不影響系統冷熱水壓力平衡
5浮動盤管采用優質薄壁紫銅管或不銹鋼管有利于利用管壁與結垢層的不同膨脹量脫落水垢以此減少維護管理工作量保持高效節能
（二）設計使用說明
1本系列換熱器適用于一般工業及民用建筑的熱水供應系統熱媒為蒸汽或高溫熱水設計選用時應注明熱媒品種
2每一規格的換熱器均設有四種或四種以上換熱面積設計值既保證合理的貯水容積（一般宜為15-20分鐘的設計小時熱水量）又充分發揮其高效熱能力兩個方面來選用盤管面積本產品亦可根據用戶特殊需要非定型產品設計
3被加熱水出口溫度不得高于75℃實際使用時為延緩結垢被加熱水溫度宜控制在50-60℃之間
4材質殼體可按用戶要求選擇不銹鋼材料SUS304SUS316LSUS2205或碳鋼內襯SUS304碳鋼內襯SUS316L碳鋼內襯SUS444碳鋼內襯銅浮動盤管材料采用紫銅管或不銹鋼管
5按《外形尺寸及安裝圖》做加筋砼支撐并預留螺孔位置砼支墩尺寸按尺寸表注
6安全技術要求
1）在換熱器頂部安裝安全閥安全閥的工作壓力應與技術參數表中的殼程設計壓力Ps值相同（訂購安全閥時應申明）安全閥的安裝和使用應符合國家相關規定
2）為防止安全閥失控可在熱水系統設計中設膨脹罐膨脹水箱或壓力式膨脹罐
7換熱器使用中應視水質及使用情況定期對浮動盤管部分進行維護管理當水質硬度高時宜采用事宜的軟化措施或水質穩定措施隔2-3天開啟泄水排污閥一次進行排污
8當熱媒為蒸汽時其壓力Pt≤0.4MPa凝結水出水管上可不設疏水器Pt＞0.4MPa時宜設疏水器
