進口多孔孔板流量計描述

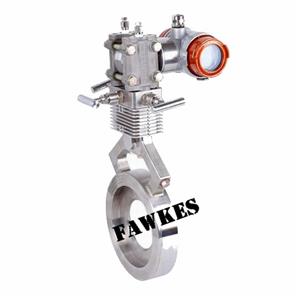

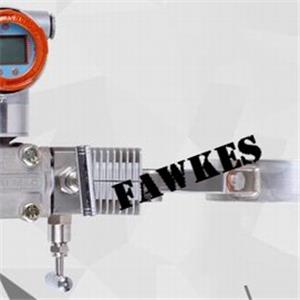

美國?？怂梗‵AWKES）HLG3051DP型多孔孔板流量計是也一種差壓式流量儀表其工作原理與其他差壓式流量計一樣都是基于密封管道中的能量轉換原理∶ 在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量多孔孔板流量傳感器是一個多孔的圓盤節流整流器安裝在管道的截面上當流體穿過圓盤的整流孔時流體將被平衡整流渦流被最小化形成近似理想流體通過取壓裝置可獲得穩定的差壓信號根據伯努利方程計算出體積流量質量流量

特點
1.測量精度高 由于多孔孔板流量傳感器具有多孔對稱結構特點能對流場進行平衡整流降低了渦流振動和信號噪聲流場穩定性大大提高使線性度比傳統節流裝置提升了5-10倍
2.直管段要求短 多孔孔板流量傳感器能將流場整流穩定且壓力恢復比傳統節流裝置快2倍大大縮短了對直管段的要求一般情況下直管段要求為前2D后2D從而省去大量直管段尤其是特殊昂貴的材料的管道
3.量程比寬 :多孔孔板流量計正常情況下量程比為15∶1選擇合適的參數可以做到30∶1.多孔孔板流量計的β值范圍為0.25-0.90
4.永久壓力損失低 多孔孔板流量計多孔對稱的平衡設計減少了渦流的形成和紊流的摩擦降低了動能的損失;在產生同樣差壓值情況下永久壓力損失約為傳統節流裝置的1/3節省了相當大的運行成本是一種節能型儀表
5.耐臟污不易堵 多孔孔板流量計多孔對稱的設計減少了渦流的形成和紊流的摩擦降低流場死區保證臟污介質顧利通過函數孔因此多孔孔板流量計可用于測量各種臟污介質如焦爐煤氣高爐煤氣渣油回煉油水煤漿等等
6適用范圍廣 多孔孔板流量計測量范圍極廣可測量各種氣體液體蒸汽;流體條件可以從深低溫到超臨界狀態過程溫度最高達850℃最大工作壓力可達 42MPa
7一體化結構易于使用檢驗和排除故障

參數
公稱通徑:DN25～DN1000（mm）
精度:±1.0%FS±1.5%FS
量程比:標準1∶3;擴展1∶5
工作壓力:≤25MPa
介質溫度:-40℃-450℃
介質粘度:≤30CP（相當于重油）
β值:0.2-0.8
連接方式:法蘭式夾裝式
取壓方式:環隙取壓英寸取壓
安裝方式:水平或垂直
供電電源24V DC（需配差壓變送器）
顯示8位LCD顯示瞬時流量累積流量（配流量積算儀）
輸出信號（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能本安型IbIICT5
防護性能IP65
進口多孔孔板流量計產品選擇與使用
1.標準孔板選型
特點具有測量精度高安裝方便使用范圍廣造價低等特點廣泛應用于各種介質的流量測量
規格DN20-3000mm


2.標準噴嘴選型
特點具有耐高溫高壓耐沖擊使用壽命長測量范圍大測量精度高的特點適用于電廠高溫高壓蒸汽流量熱網管理流速大的流體流量測量
具有兩種形式∶ A∶ ISA1932噴嘴（標準噴嘴） B∶長徑噴嘴
規格DN<1000mm

3.經典文丘里管 文丘里噴嘴選型
特點具有壓力損失小測量精度高前后直管長度短使用壽命長的特點適用于水氣體的流量測量?
規格50<DN<3500mm

4.機翼測風裝置選型
特點具有壓力小損失小前后直管較短測量穩定的特點適用于圓形或矩形管道的風量測量
規格DN80-4000mm （或長×寬）

5.雙文丘里管選型
特點具有壓力損失小測量穩定的特點適用于圓形或矩形管道的風量測量
規格DN200-4000mm （或長×寬）

6.環形孔板圓缺孔板偏心孔板選型
特點具有不易堵塞前后直管較短的特點適用于高爐煤氣焦爐煤氣等含粉塵雜質較多的氣體及液體的測量
規格DN50-3500mm

7.雙重孔板1/4圓噴嘴選型
特點適用低雷諾數狀態下各種流量廣泛應用于各種流速較低的液體氣體的流量測量
規格DN25-600

8.限流孔板選型
特點具有限流降壓的特點適用于限流流量或降壓壓力
規格DN10-1000

9.單雙室平衡容器選型
特點適用液位汽包水位的高度測量
PN<32
