YN系列多功能數控銑床維修實訓臺

型號YN01

名稱數控銑床維修實訓臺

一設備概述

YN系列多功能數控銑床維修實訓臺適合機電裝置安裝與維修機電技術應用電氣運行與控制電氣技術應用數控技術應用機械加工等專業和非機電類專業的必修課程模塊《數控裝置維修》《數控加工技術》或選修課程模塊《機床電路維修》等課程的教學與實訓

二設備技術參數

51, 51, 51; text-indent: 2em;">1.輸入電源AC380V/50Hz

51, 51, 51; text-indent: 2em;">2.工作環境溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m

51, 51, 51; text-indent: 2em;">3.裝置容量＜2.8kVA

51, 51, 51; text-indent: 2em;">4.控制柜外形尺寸1300×800×1800mm 

51, 51, 51; text-indent: 2em;">5.實物小銑床尺寸900×950×1750mm

6.安全保護具有漏電保護漏電動作電流≤30mA缺相保護過流過載短路保護安全符合國家標準

三設備組成及功能

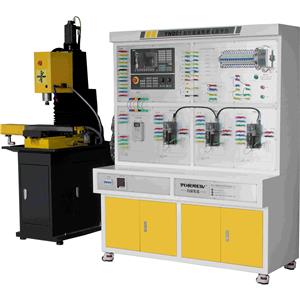

YN系列多功能數控銑床維修實訓臺由數控銑床實訓臺和實物標準工業級銑床等組成不僅可作為數控銑床電氣故障的維修實訓系統也可作為數控銑床的實際加工操作實訓系統它具有數控系統的安裝調試參數設置故障診斷與維修數控銑床編程與加工操作等多項功能
1.系統由電氣實訓柜實物小銑床組成
2.電氣實訓柜采用鐵質亞光密紋噴塑結構為實驗開設更便捷學生實訓更方便面板分為四個大模塊,分別為左上角模塊,右上角模塊,左下角模塊,右下角模塊系統配有故障設置模塊（模塊應安裝在實訓臺面板的背面）老師通過撥動故障設置按鈕開關即可實現相應故障設置學生便通過排除故障來加深對數控技術系統的了解背面為機床電氣柜內器件布局與實際機床廠的模式一致電氣柜面板上面裝有驅動器主軸調速變頻器電機驅動器PLC控制器交流接觸器繼電器保險絲座斷路器開關電源接線端子排和走線槽等
3.實物銑床采用鑄鐵鑄造經過完全退火處理工業級加工配置由鑄件基座鑄件立柱鑄件主軸箱工業級滾珠絲桿進給傳動系統和輔助裝置等組成XYZ各軸配置有自動潤滑油路系統配有工件冷卻系統具有實際加工能力和工業級加工精度配有循環冷卻系統可對金屬PVC有機玻璃等材料進行銑削鉆削加工床身立柱主軸箱工作臺鑄件表面機加工采用鏟刮工藝支持主動部分和從動部分拆裝實訓裝置由潤滑油管工件冷卻系統底盤（帶工具體及水箱）分油器防護罩氣彈簧等組成
4.系統采用三相380V交流電源供電并設有漏電保護器指示燈指示和保險絲等具有過載保護短路保護和漏電保護裝置在電壓異常或出現短路情況時自動動作保護人身和設備安全
5.數控系統: 用戶可選配育能980MC系統西門子系統廣數系統華中系統法那科系統
6.XYZ軸由交流伺服電機驅動或步進電機驅動器組成運動方向上設有正負限位參考點等開關采用接近式傳感器主軸由變頻調速控制
7.實物小銑床由底座床身立柱主軸箱工件冷卻系統潤滑油路系統進給傳動系統和輔助裝置等組成具有實際加工能力可對金屬PVC有機玻璃等材料進行銑削加工
1）底座采用鐵質亞光密紋噴塑結構上方設有實物小銑床安裝平臺采用鑄件結構表面磨削加工底座四周設有圍邊可接溢出的潤滑油和方便清理加工時留下的廢屑
2）床身立柱主軸箱工作臺等均采用鑄件結構表面機加工和鏟刮工藝等確保機床精度穩定
3）主軸箱由箱體主軸主軸電機同步帶等組成主軸與主軸電機采用同步帶聯接可進行張緊力調整
4）XYZ軸進給傳動系統由滾珠絲杠螺母副滑塊移動安裝方式軸承軸承支座電機支座V型調節塊和工作臺等組成XYZ各軸配置有潤滑油路系統
5）輔助裝置由工件冷卻防護罩氣彈簧等組成

基本實驗項目
實驗一數控系統的原理和組成
實驗二數控系統連接與調式
實驗三數控系統參數設置與調整
實驗四數控銑床電氣系統的設計
實驗五輸入輸出接口實訓
實驗六機床參考點的調試
實驗七數控銑床故障診斷與維修
實驗八數控系統的操作與編程
實驗九懸掛式手輪的電氣設計安裝接線和調試
實驗十電機驅動系統的構成調整及使用
實驗十一直流調速系統的構成調整及使用
實驗十二絲桿回差補償實驗
實驗十三數控程序的創建編輯與運行
實驗十四數控程序的基本指令和功能指令
實驗十五平面圖形類零件的手工編程
實驗十六孔類零件的手工編程
實驗十七輪廓類零件的手工編程
實驗十八凹槽類零件的手工編程
實驗十九綜合類零件的手工編程
實驗二十機床鎖住程序校驗操作
實驗二十一刀具軌跡仿真
實驗二十二動態圖形仿真

技術參數
●實驗臺采用金屬鋼板一體柜電氣安裝平臺與控制器安裝平面成L形結構電氣安裝平臺尺寸1200*1000mm
●控制器安裝平面尺寸 1200*500mm;結構堅固
●實驗臺配置4個萬向角輪配置剎車裝置方便移動和固定電氣柜實驗臺1300*1000*1800mm
●三軸配置滾珠絲桿
●配有冷卻系統G代碼控制水泵
●配有懸掛式電子手輪
●C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨
●數控系統用戶可選配育能980MC系統西門子系統廣數系統華中系統法那科系統
●重復定位精度:0.02mm
●最大鉆孔直徑:13mm
●最大銑削直徑: 13mm
●系統分辨率:0.001mm
●工作臺尺寸:450 × 160mm
●X/Y/Z 方向行程:300/175/270mm
●工作臺 T 型槽尺寸:12 mm
●工作臺 T 型槽個數:3
●主軸鼻端距工作臺面距離300mm
●主軸中心距立柱導軌面距離 250mm
●主軸錐度:ISO20
●主軸轉速范圍:100-24000轉/分鐘 變頻控制
●快速移動速度:9000mm/min
●電機功率:2.2kw
●使用電壓:380伏
●機床尺寸:900 × 950 × 1750mm
●凈重:300Kg
●精度檢測設備:采用雷尼紹激光干涉儀精確檢測

具體產品信息 請直接與佛山市順德區育能裝備有限公司聯系
