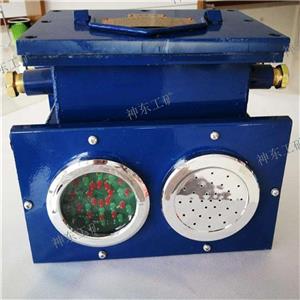

KXB127B礦用隔爆兼本安型聲光信號器
KXB127（C）隔爆兼本安型聲光信號器
KXB127本安型聲光報警器
1. 概述
1.1 KXB127礦用隔爆兼本安型聲光報警器（以下簡稱報警器）主要用于煤礦井下含有bao zha性氣體的場所,為運輸巷道入口出口或三叉口處打點和聲光報警報警器采用高速處理器性能穩定可靠音質好無噪聲整體布局合理體積小重量輕
礦用隔爆兼 本安型,標志為:Exd[ib]I Mb
2.3 外形尺寸及重量
2.3.1外形尺寸（長×寬×高）238 mm×212 mm×92mm
2.3.2重量12.5kg
2.4 配接設備附錄A
2.5 環境條件
2.5.1 報警器在下列條件下應能正常工作:
a 環境溫度0℃～40℃
b 環境濕度≤95%（當環境溫度為＋25℃時）
c 大氣壓力80kPa～106kPa
d 適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所,但無破壞絕緣的腐蝕性氣體的場合
2.5.2 報警器能承受的惡劣的貯運條件
a 貯存溫度-40℃～60℃
b 振動50m/s2
c 沖擊500m/s2
3. 結構特征與工作原理
3.1報警器一體兩腔分隔爆腔和本安腔隔爆腔中裝有電源板本安腔中裝有指示燈和揚聲器電路采用了集成電壓比較器高靈感度的電光耦合器件模塊化設計
3.2報警器有兩種狀態一是待機狀態二是報警狀態待機時綠燈常亮打點時紅燈亮同時揚聲器發出電笛聲報警時紅燈閃爍揚聲器發出正在行車,不準行人等語言告警
3.3輸入電壓127V變?yōu)?7V經過整留兩級穩壓輸出12DC本安電源R709為取樣保護電阻當傳感器輸入信號后經光電隔離信號輸入到CPU接口經過程序控制使設備輸出字幕顯示或語言報警繼電器動作聲光報警紅色燈亮出發語言警示同時開始計時延時后停止
4. 技術特征
4.1 技術參數
4.1.1 額定工作電壓:AC127V大工作電流:200mA
4.1.2 本安參數UODC 12V IO1.2A
4.1.3 工作電壓DC11.5V,工作電流520mA
4.1.4 無源開關量信號接點容量AC250V/10A
4.2 電氣性能
4.2.1 報警器的語音報警聲級強度≥85dB（A）
4.2.2 報警器光信號應在黑暗中20m遠處清晰可見
4.2.3 報警延時時間
a K1動作延時時間30s±5s
b K2動作延時時間60s±5s
4.2.4 輸入信號2路無源開關量信號
4.2.5 輸出信號1路無源開關量信號
4.2.6 動作性能報警器待機時綠燈亮接收到無源開關量信號閉合時紅燈閃爍并語言報警延時時間結束后報警器紅燈滅綠燈亮同時語音報警停止
5. 安裝與接線
5.1 安裝前檢查
報警器應裝配良好緊固螺栓無松動現象無卡滯現象
5.2 采用的電纜為三芯或四芯的阻燃橡套電纜隔爆部分電纜外徑為φ10～φ14不小于2.5 ㎜2 本安部分電纜外徑為φ6～φ10（亦可用通訊電纜） 電源引入必須與端子對應的電壓等級一致
5.3 報警器具體布置由用戶根據現場情況而定應放置在視野良好的地方
