一產品簡介

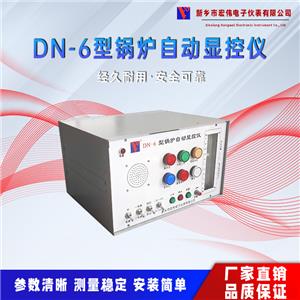

DN-6型鍋爐自動顯控儀主要應用于中小型鍋爐的雙色水位顯示高低水位報警自動給水調節超壓低水位連鎖保護保護等,從而達到對鍋爐水位顯示和多功能控制的目的該產品設計******安全可靠功能齊全曾獲科技成果三等獎深受廣大鍋爐用戶的好評

二配置傳感器的主要規格（mm）

與GD-2傳感器配套使用傳感器電極數為11根電極

法蘭中心距L=300L=330L=350L=400L=440mm（特殊規格可定做）

三主要技術指標

2傳感器工作環境工作壓力≤2.5MPa

介質溫度≤225oC

適用介質水蒸汽

3電接點壓力表0~1.60~2.5MPa將壓力控制在穩定范圍內

4輸出端子容量感性負載220V3A380V1.5A

5工作方式 連續

6功耗******10W

7電源電源電壓220V/50HZ工作電壓DC12V

8儀表尺寸（長×寬×高mm）370×280×230

四儀器主要功能

1自動給水調節器為保持鍋爐水位在一定的安全范圍內本儀器設置了雙位給水自動調節器使鍋爐水位始終保持在規定的正常范圍內

2水位顯示儀器設置了電子雙色水位計采用LED紅綠變色管來顯示水位高低汽紅水綠一目了然

3四種狀態聲光報警

a高水位報警b低水位報警c危低水位報警d超壓報警

4水泵轉換通過一號泵二號泵轉換開關能夠控制兩臺水泵電機確保鍋爐供水

5儀器設有自動手動給水裝置在儀器自動裝置萬一失靈的情況下將開關置于手動位置可以手動上水和停水人工控制水泵調節水位高低以達到應急及靈活使用的目的不影響鍋爐正常運行排除故障后將開關重新置于自動即可

6儀器設有******連鎖保護控制電路出現危險狀態（即超壓和嚴重缺水時）按程序自動停爐
