CJT136-2007給水襯塑復合鋼管彎曲試驗機 給水襯塑復合鋼管彎曲機 襯塑復合鋼管彎曲試驗機 襯塑鋼管彎曲機

一產品簡介

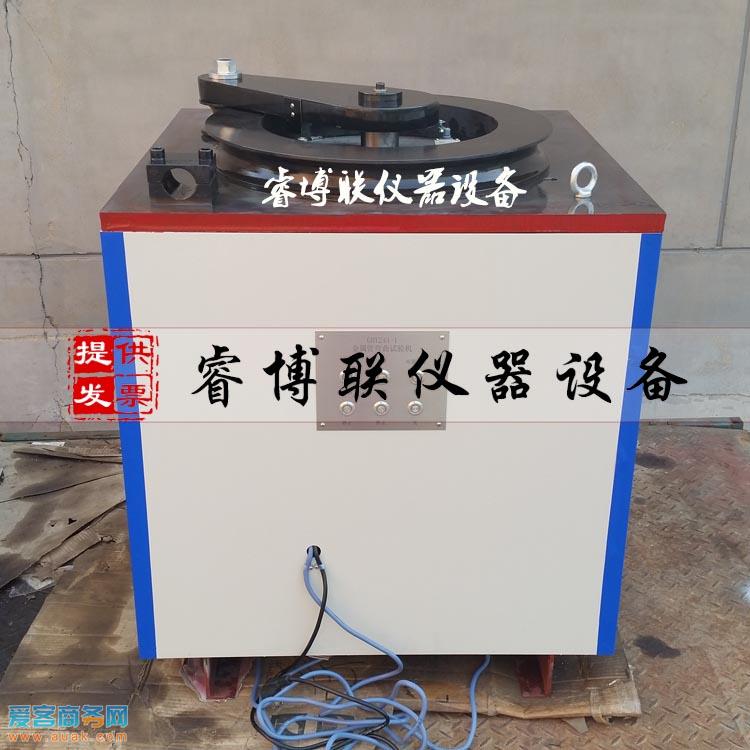

給水襯塑復合鋼管彎曲試驗機是對金屬管進行平面彎曲試驗的專用設備該設備是依據《GB/T244-2008 金屬管 彎曲試驗方法》開發的新型產品該產品廣泛應用于金屬管行業鋼管制造業和管道企業產品質量材料性能檢驗機構以檢驗金屬管的彎曲性能彎曲的角度為90 °試驗后觀察試樣有無裂痕

二給水襯塑復合鋼管彎曲試驗機產品特點

金屬管彎曲試驗機運用新技術更趨完善和諧特別設置了保護限位裝置一旦用戶操作有誤或者忘記設置彎曲角度或者數顯控制開關出現異常緊急制動未起作用限位裝置即可發揮效能智能停機從而對做試驗的工作人員和機器本身起到保護作用這套裝置本身就是一項專利發明技術該設備精度可靠使用方便限位可靠使用壽命長是目前最具完善的彎曲試驗機

三依據標準

產品符合《CJT136-2007給水襯塑復合鋼管》《GB/T244-2008 金屬管 彎曲試驗方法》《GB/T232-1999 金屬材料 彎曲試驗方法》等要求

四給水襯塑復合鋼管彎曲試驗機技術參數

彎曲金屬管直徑范圍Ф48.3mm（Ф≤65mm金屬管）

金屬管正向彎曲角度90°

金屬管反向彎曲角度 90°

外形尺寸950×850×850mm（長×寬×高）

機器重量500kg

五工作原理

將一根全截面的金屬直管繞著一個規定半徑和帶槽的彎心彎曲直至彎曲角度達到相關產品標準所規定的值

六給水襯塑復合鋼管彎曲試驗機試驗程序

1試驗一般在10℃-35℃的室溫范圍內進行對要求在控制條件下進行的試驗試驗溫度應為23℃±5℃

2通過彎曲試驗機將不帶填充物的管試樣彎曲試驗時應確保試樣彎曲變形段與金屬管彎心緊密接觸直至達到規定的彎曲角度

3在經行焊接管的彎曲試驗時焊縫相對于彎曲平面的位置應符合相關產品標準規定的要求如未規定具體要求焊縫應置于與彎曲平面呈90 °（即彎曲中性線）的位置

4對彎曲試驗結果的說明應依據相關產品標準的要求當產品標準中未做規定時在不使用放大鏡的情況下如果無可見裂紋應評定為合格
