技術規格要求
鐵路線路防護柵欄主要組成

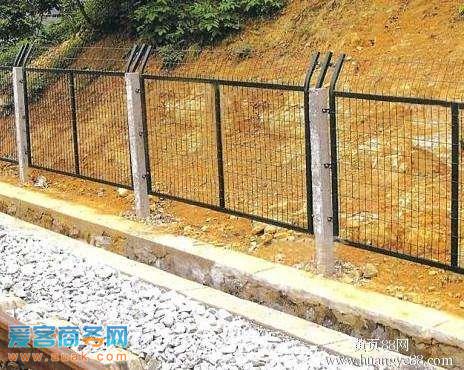

鋼筋混凝土立柱金屬網片防護柵欄由鋼筋混凝土立柱金屬網片及連接部件組成防護高度1.8m
立樁
立柱采用C30鋼筋混凝土預制截面尺寸120mm*120mm高度2.5m預制立時預留四個￠12mm圓孔安裝時通過螺桿固定兩側連接板
金屬網片
金屬網片采用Q235矩管邊框規格30mm*50mm矩管厚度2.0mm內部網絲采用HPB300 ￠4.0mm高線冷拔鋼絲規格75mm*150mm
連接板與螺栓
立柱連接板網片連接板采用90°折角Q235鋼板厚度4.0mm根據不同使用位置分AB兩種形式連接板與螺栓均采用Q235鋼并鍍鋅處理鍍鋅量270g/m2
連接板的精度要求長度誤差≤1.0mm寬度誤差≤0.5mm厚度誤差≤0.5mm孔眼位置偏差≤1.0mm
防腐處理
金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理鍍鋅量270g/m2浸塑厚度0.8mm～1.2mm顏色選用墨綠色涂層應均勻顏色一致表面光滑無流柱滴瘤粉泡漏鐵等缺陷
網片制造精度要求長度誤差≤2.5mm高度誤差≤3.0mm
網片平整度要求凸起或凹進值≤5.0mm
冷拔鋼絲鍍鋅前直徑誤差≤0.06mm焊接網孔誤差≤3.0mm
焊接網片連接板時連接板焊接位置應嚴格控制在設計位置其位置誤差≤1.5mm
矩管邊框與連接板網片鋼絲與鋼板網片鋼絲與矩管邊框的焊接宜采用電阻焊如用釬焊應選用合適的焊條使其變形最小焊接后應清理焊渣對焊接產生的變形應進行平整處理為保證網片自身有足夠的強度網片焊接點的強度應大于1KN焊接點脫落數小于4%
柵欄門
柵欄門根據工務電務等設備檢查和維修施工作業的需要設置
鋼筋混凝土立柱金屬網片防護柵欄可采用單開門或雙開門兩種形式單開寬度1.5m雙開寬度3m其網片形式與防護柵欄保持一致并通過銷鈾銷鈾套與立柱連接
連接配件
所有螺栓均采用防盜設計由螺桿螺帽防盜墊圈組成安裝及拆卸需有專門工具根據不同連接點的厚度選用圖集中不同尺寸的防盜螺栓螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定防止螺帽松動
