Netsure211c23艾默生Netsure211c23

NetSure211C23艾默生NetSure211C23說明:

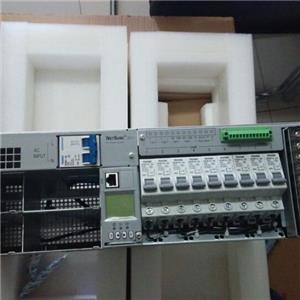

艾默生Netsure211C23產品簡介 
1整流模塊  型號R48-1000配置1-2個,滿配最大40A
2監控模塊  型號M522BM523B或M221B標準配置1個
3交流配電  交流輸入模式L＋N＋PE/220V
4直流配電  2路負載空開  2×32A/1P
艾默生Netsure211C23環境條件:
1工作溫度  －5℃～40℃
2儲存溫度  －40℃～70℃
3相對濕度  ≤90％RH
4海拔高度  ≤2000m（超過需降額使用）
5污染等級  2級
6其它  沒有導電塵埃和腐蝕性氣體沒有爆炸危險
交流配電
1輸入相電壓  220Vac
2輸入電壓范圍  90Vac～290Vac
3輸入頻率  45Hz～65Hz
4最大輸入電流  單相輸入每個整流模塊輸入電流≤7A
5功率因數  ≥0.99
6過電壓等級  Ⅱ級
直流配電
1額定輸出電壓  －53.5Vdc
2輸出電壓范圍  －42.3Vdc～－57.6Vdc
3輸出電流  40A
4穩壓精度  ≤±1％
5效率  ≥90％
6峰峰值雜音電壓  ≤200mV
7電話衡重雜音電壓  ≤2mV
交流輸入告警和保護
1交流輸入過壓告警點  缺省值280Vac±10Vac監控模塊可設
2交流輸入過壓告警恢復點  低于過壓告警點15  Vac
3交流輸入欠壓告警點  缺省值180Vac±10Vac監控模塊可設
4交流輸入欠壓告警恢復點  高于欠壓告警點15Vac
5交流輸入過壓保護點  缺省值305Vac±5Vac
6交流輸入過壓保護恢復點  低于交流輸入過壓保護點10Vac
7交流輸入欠壓保護點  缺省值80Vac±5Vac
8交流輸入欠壓保護恢復點  高于交流輸入欠壓保護點15Vac
直流輸出告警和保護
1直流輸出過壓告警點  缺省值57.6Vdc±0.2Vdc監控模塊可設
2直流輸出過壓告警恢復點  低于過壓告警點0.5Vdc
3直流輸出欠壓告警點  缺省值45.0Vdc±0.2Vdc監控模塊可設
4直流輸出欠壓告警恢復點  高于欠壓告警點0.5Vdc
5電池保護動作點  缺省值43.2Vdc±0.2Vdc監控模塊可設
六艾默生Netsure211C23整流模塊（R48-1000A）
1均流特性
電流范圍10％～100％額定電流不平衡度應優于±5％的輸出額定電流值
電流范圍50％～100％額定電流不平衡度應優于±3％的輸出額定電流值
2輸入限功率（45℃）
176Vac～300Vac輸入模塊最大輸出功率為100％額定功率即1000W
90Vac～176Vac輸入模塊輸出采用線性限功率
輸出緩啟功能  模塊開機瞬間輸出電壓可緩慢上升上升時間可以設置
風扇轉速  模塊的風扇轉速可以自動調節
3過壓保護方式
整流模塊有輸出過壓硬件保護和輸出過壓軟件保護硬件過壓保護點為59.5Vdc±0.5Vdc之間硬件過壓保護后需要人工干預才可以開機軟件保護點可以通過監控模塊設置設置范圍為56Vdc～59Vdc（要求比輸出電壓高0.5Vdc以上出廠默認值為59Vdc）軟件過壓保護模式有兩種可以通過后臺維護軟件選擇1．一次過壓鎖死模式當整流模塊輸出達到軟件保護點后整流模塊關機并保持需要人工干預方可恢復工作2．二次過壓鎖死模式整流模塊軟件保護后關機5s內自動開機如果在設定時間內（默認為5分鐘可以通過監控模塊設置）發生第二次過壓整流模塊則關機并保持需要人工干預方可開機人工干預方法可以通過監控模塊復位整流模塊也可以通過從電源系統上脫離整流模塊來復位
4溫度限功率  －20℃～45℃1000W45℃～75℃線性降額75℃以上0W
艾默生Netsure211  C23機械參數
1電源系統  437×289×132
2整流模塊  40.8×241.1×86.5
3重量（kg）  電源系統  ≤13
4整流模塊  ≤1.5
整流模塊
整流模塊故障判斷
整流模塊常見故障表現有綠色燈（運行指示燈）滅黃色燈（保護指示燈）亮黃色燈閃亮紅色燈（故障指示燈）
亮紅色燈閃亮

整流模塊故障處理方法

1綠色燈滅無告警無輸入輸出電壓處理建議確保有輸入輸出電壓
2綠色燈滅無告警模塊輔助電源壞處理建議將異常模塊與正常模塊更換位置如果異常模塊仍不能正常工作更換該模塊
3綠色燈閃亮無告警后臺監控對模塊進行操作
4黃色燈亮模塊溫度過高模塊過熱發生保護導致原因有風扇受阻（建議將阻礙風扇運行的物體移走）風道受阻（建議進風口或出風口有阻礙物移走進風口或出風口的阻礙物）環境溫度過高或有發熱源離模塊出風口很近（建議降低環境溫度或移走發熱源）
5黃色燈亮模塊保護導致原因有模塊不均流（檢查模塊通信是否正常如果通信不正常繼續檢查通信線連接是否正常如果通信正常而且仍有異常更換故障模塊）PFC輸出過/欠壓保護（將異常模塊與正常模塊更換位置如果異常模塊仍不能正常工作更換該模塊交流輸入電壓超出正常范圍（確保交流輸入電壓處于正常范圍）
6黃色燈閃亮模塊通信中斷模塊通信中斷檢查通信線是否正常連接
7紅色燈亮模塊故障模塊過壓（建議拔出模塊重新啟動如果繼續發生過壓保護更換模塊）模塊故障同一系統上有兩個或以上相同ID的模塊
