防腐涂料，一般分為常規防腐涂料和重防腐涂料，是油漆涂料中必不可少的一種涂料。
北京海瑆凌霞科技有限公司
北京 門頭溝 | 薛經理 | 15901396770

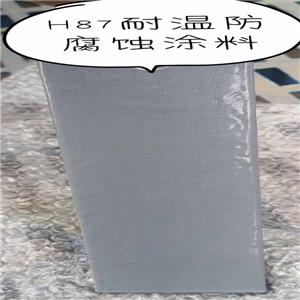

H87涂料是針對油田高溫污水油對罐管的嚴重腐蝕研制的新型環氧涂料該涂料選材新穎設計合理配方先進添加 SAT隔熱耐溫材料的新工藝解決了隔熱耐溫抗起泡的技術難題幾年來在推廣應用中由于性能穩定可靠被各大油田確定為罐管內壁防腐涂料適用于高溫100℃原油污水清水海水工業水的儲罐及其管道內壁的防腐蝕保護
1H87組成
1甲組份包括H87-1 紅 和H87-2 白
底漆H87-1是含高效防銹顏料的防銹漆; 面漆H87-2含隔熱耐溫耐蝕材料,具有優良的防腐性能
2乙組份為固化劑,是由數種優良固化劑制成的復合固化劑,并選其最佳用量比
3輔助材料SAT是中空無機粉料,它使涂料層具有質輕高強導熱系數低耐熱性好滲透率小等特性,從而提高了涂層的各項性能
4H87適用于高溫100℃原油污水清水海水工業水的貯罐及其管道內壁的防腐
2用量比和包裝
該涂料各組份的配比是通過研究和大量試驗對比選擇的最佳用量比,為使用方便,產品出廠時按比例配套包裝
H87-1 紅色 | H87-2 白色 | |
甲組份5加侖鐵桶 | 22 | 22 |
乙組份0.5加侖鐵桶 | 1.1 | 1.1 |
SAT 袋裝 | 2.5 | 2.5 |
3施工方法及注意事項
1底材處理
1有條件采用噴砂丸處理效果較好
2用噴砂丸除銹質量應達到Sa2級GB 8923-88
3若采用手工除銹質量應達到St3級GB 8923-88
4未失效的舊漆膜手工難以除掉若確認涂膜是環氧漆酚聚氨酯環氧瀝青等類型可經過打毛并用溶劑除去污物后直接刷本產品對不良舊漆膜應按2或3的方法處理后再涂刷本產品
5涂刷前徹底清除表面的油污和粉塵等雜質處理干凈的鋼板應及時涂上第一道漆以防重新生銹
2配漆
1開桶充分攪拌后將甲乙兩組份按規定的比例倒入調漆桶混合均勻再加入一袋SAT第一道底漆可不加充分攪拌均勻方可使用
2夏天施工,當氣溫高于35℃時,固化劑用量可適當減少1/5為宜,并且做到按需要配料隨配隨用以防浪費
3使用時一般無需再加稀釋劑因為稀釋過多會降低漆膜厚度影響使用效果如因貯存時間太久或施工后期涂料增稠影響施工可加入少量甲苯丁醇＝41溶劑或X－7環氧稀釋劑若施工時溫度較高可加入少量酮類溶劑以適當延緩固化時間
3涂漆
（1 可采用刷涂噴涂加入SAT時注意防止堵塞等方法施工要盡量做到涂層薄厚均勻不漏涂不流掛并達到所要求的厚度
2在常溫情況下每天可涂一道當氣溫高于25℃時若想加快施工進度涂裝間隔可縮短至8h左右當氣溫低于0℃時涂裝間隔適當延長1天左右手壓無指紋表干后再進行下一道涂裝但必須注意在低溫施工后應給予充分的干燥時間再投入使用
（2 在H87-1和H87-2中加入SAT性能明顯提高所以本品通常涂刷四道就能滿足使用要求
涂裝程序 | 組份 | 配比kg | 顏色 | 標準厚度μm |
第一道 | H87－1＋固化劑 | 221.1 | 紅 | 40 |
第二道 | H87－2＋固化劑＋SAT | 221.12.5 | 白 | 60～100 |
第三道 | H87－1＋固化劑＋SAT | 221.12.5 | 紅 | 60～100 |
第四道 | H87－2＋固化劑 | 221.1 | 白 | 40 |
注意事項
調配的好涂料應當一次用完尤其在夏天溫度較高時間長容易固化報廢
每次涂漆完畢要及時用溶劑清洗漆刷等施工用具以備下次再用若采用噴涂更要及時用溶劑將噴槍和軟管洗凈防止隔夜固化后軟管噴嘴堵塞報廢
4安全保障
1施工現場要通風使用防爆燈照明;
2涂料中的溶劑都具有刺激性作業時要防護作業時間不宜過長;
3不急用的涂料溶劑要及時移出罐外盡量減少罐內空氣污染
5技術指標
序 | 檢測項目 | 單位 | 技術指標 | 檢測方法 | |||
H87-1 | 加SAT后 | H87-2 | |||||
1 | 顏色 | 甲組份 | 鐵紅 | 鐵紅或白色 | 白色 | 目 測 | |
乙組份 | 深棕色 | 深棕色 | 深棕色 | ||||
2 | 粘度 涂4杯s | s | 30－60 | 稠狀 | 50－80 | GB/T1723-93 | |
3 | 細度 | μm | ≤80 | 粗質 | ≤80 | GB1724-89 | |
4 | 附著力 | 級 | 1－2 | | 1－2 | GB1720-89 | |
5 | 柔韌性 | mm | 1 | 2 | 1 | GB/1731-93 | |
6 | 沖擊強度 | kg.cm | 50 | 50 | 50 | GB/1732-93 | |
7 | 干燥時間 | 表干 | h | 4 | 4 | 4 | GB1728-89 |
實干 | 24 | 24 | 24 | ||||
8 | 固體份含量 | 甲組份 | 重量％ | 70.5 | ≥74 | 70.2 | GB1725-89 |
乙組份 | 75 | 75 | 75 | ||||
9 | 用漆量 | g/m2.道 | ≈120 | ≈200 | ≈120 | 鋼板刷涂 | |
10 | 標準膜厚干膜 | μm/道 | ≈40 | ≈100 | ≈40 | SL200型膜厚計日 | |
11 | 導熱系數 | w/m℃ | 0.052756 | ||||
12 | 貯存期 | y | 1.5 | 室溫 |
