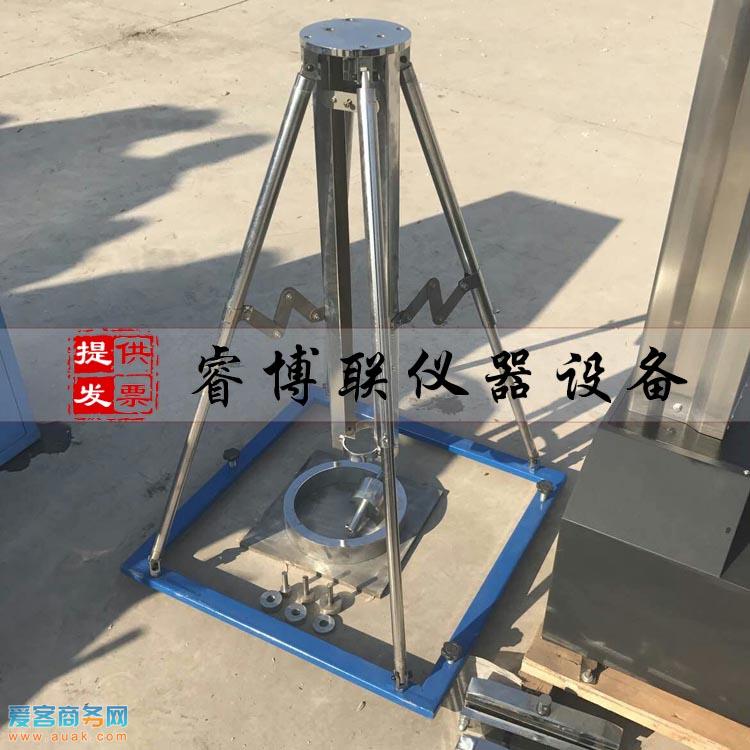

QSX-28防水卷材抗沖擊性能試驗儀 防水卷材抗沖擊穿刺試驗儀 防水卷材抗沖擊試驗儀

一概述

抗沖擊性能試驗儀是依據國家標準GB/T 328.242007《建筑防水卷材試驗方法》第24部分瀝青和高分子防水卷材抗沖擊性能而設計的適用于瀝青和高分子屋面防水卷材沖擊穿刺試驗

二防水卷材抗沖擊性能試驗機主要技術指標

1落錘垂直下落高度（600±5）mm

2落錘組件質量（1000±10）g

3穿刺工具直徑（及配重環）Φ10mm（厚7.5mm配重環）

　　 Φ20mm（厚6mm配重環）

　　 Φ30mm（厚4mm配重環）

　　 Φ40mm（無）

4壓環尺寸及質量內圓直徑Φ200mm （5000±50）g

5不銹鋼板尺寸 300×300×10mm

6聚苯乙烯板尺寸300×300×50mm

三試驗步驟

1從卷材寬度方向距邊緣100mm外裁取至少約300mm*300*mm的10個試件試件在規定的條件下至少放置24h

2試驗在（23±2）℃進行必要時采用（-10±2）℃對后面的條件試件冷凍至（-10±2）℃當試件從冷凍箱取出在室溫下應在10s內試驗

3每次試驗采用新的試件和新的聚苯乙烯板

4試件平放在絕熱材料上上表面朝上并用壓環壓住聚苯乙烯板放在混凝土基礎的不銹鋼板上

5落錘當釋放時能從距試件上表面垂直高度（600±5）mm的位置自由下落

6穿刺工具應沖擊壓環下試件的中心

7試驗驗開始用10mm直徑的穿刺工具進行當試件被穿刺后用更大直徑的如此一直到40mm直徑的穿刺工具

8檢查試件是否被擊穿用肥皂溶液涂沖擊區域的表面隔5min-10min試驗對沖擊區域用真空或加壓的方法產生15KPa的壓差上表面在低壓力的一面若60s后未觀測到空氣氣泡認為試件無滲漏和穿孔

9抗沖擊用穿刺工具的直徑表示防水卷材5個試件中至少有4個試件無滲漏
