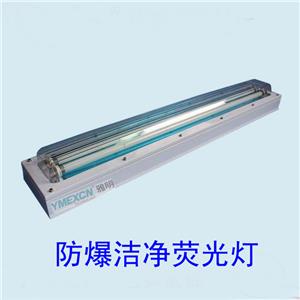

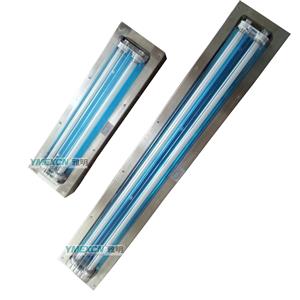

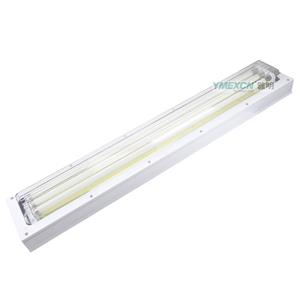

HRY84『工作原理』防爆潔凈熒光燈（IIC）

作用原理氣體放電光源不同于熱輻射光源接通電源一般并不能點亮燈而是有一個啟動過程即點亮燈的過程每一個放電燈都有相應的著火電壓（又稱擊穿電壓）只有當燈管兩端電壓超過著火電壓才有可能建立氣體放電將燈點亮放電燈的著火電壓有的高達數萬伏,有的則低至數百伏,一般均大于電源電壓所以單接通電源一般的放電燈是不可能被點亮的在電路中必須要提供大于氣體放電光源著火電壓的電壓發生裝置這就是啟動器

根據氣體放電的理論氣體放電光源的著火電壓在某些條件下可以降低如陰極預熱燈表面涂以導電膜或導電帶安裝輔助電極燈管內充填潘寧氣體燈內加入放射性物質采用高頻電壓等因此根據不同氣體放電光源種類就逐步形成了各種不同的啟動器

啟動器的主要作用是啟動燈將燈點亮一旦放電燈被點亮啟動器就不起作用了等到下一次點燈時再使用所以啟動器應盡可能簡單輕便和可靠有的甚至可以在放電燈點亮后從電路中取下而不影響放電燈的正常工作

類型各種氣體放電光源啟動器按工作原理可分為3類

①在放電燈電路中或者在放電燈結構中采取措施以降低放電燈的著火電壓在電源電壓或在電路中產生的較高電壓作用下使放電燈啟動點亮這類啟動器的特點是不一定是某一器件起到啟動器的作用而是多個器件或整個電路都能起到啟動器的作用例如部分熒光燈啟動器和高壓汞燈啟動器

②在放電燈電路中有一個獨立的電路部分作為啟動器,它產生較高的脈沖電壓加在放電燈兩端,在電源電壓的作用下使燈啟動點亮這類啟動器的參數主要有脈沖電壓峰值脈沖電壓寬度脈沖前沿的上升時間脈沖電壓位于電源電壓的相位范圍和能量等例如高壓鈉燈啟動器

③在放電燈電路中有一個獨立的電路部分作為啟動器它產生間歇振蕩的高頻電壓加在放電燈兩端在電源電壓的共同作用下使燈啟動點亮又稱高頻高壓啟動器這類啟動器的參數主要有高頻電壓峰值高頻頻率間歇振蕩的重復頻率和能量等一般著火電壓很高（達數萬伏）的放電燈采用此類啟動器例如短弧氙燈啟動器和部分金屬鹵化物燈啟動器

在實際應用中常按放電燈的名稱命名啟動器

熒光燈啟動器又稱啟輝器常用的熒光燈啟動器和熒光燈電路見圖1 [熒光燈啟動器和熒光燈電路]熒光燈啟動器是一個開關控制元件也能用一個普通開關代替另一種熒光燈工作電路見圖2 [不用獨立啟動器的熒光燈電路]電路中每一部分都是熒光燈啟動過程中不可少的

高壓汞燈啟動器高壓汞燈的結構和電路見圖3[高壓汞燈結構和電路]啟動器由放電燈結構中的輔助電極和限流電阻等組成
