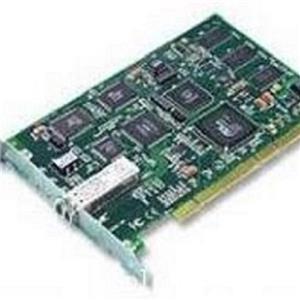

PCI接口反射內存卡訂購信息

PCI-5565PIORC-110000        128MB反射內存卡    多模光纖

PCI-5565PIORC-111000        128MB反射內存卡     單模光纖

PCI-5565PIORC-210000       256MB反射內存卡  多模光纖

PCI-5565PIORC-211000        256MB反射內存卡  單模光纖

Ordering Information

PCI-5565PIORC-110000        128       MByte     Memory, Multimode      Transmission

PCI-5565PIORC-111000        128       MByte     Memory, Single     Mode      Transmission

PCI-5565PIORC-210000       256       MByte     Memory, Multimode      Transmission

PCI-5565PIORC-211000        256       MByte     Memory, Single     Mode      Transmission

PMC接口反射內存卡訂購信息

PMC-5565PIORC-110000      128MB反射內存卡     多模光纖

PMC-5565PIORC-111000      128MB反射內存卡     單模光纖

PMC-5565PIORC-210000      256MB反射內存卡   多模光纖

PMC-5565PIORC-211000      256MB反射內存卡    單模光纖

Ordering Information

PMC-5565PIORC-110000      128       MByte     Memory, Multimode      Transmission

PMC-5565PIORC-111000      128       MByte     Memory, Single     Mode      Transmission

PMC-5565PIORC-210000      256       MByte     Memory, Multimode      Transmission

PMC-5565PIORC-211000      256       MByte     Memory, Single     Mode      Transmission

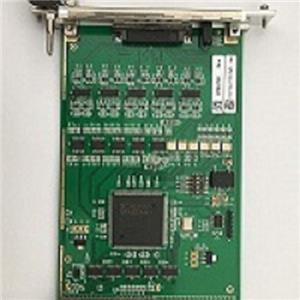

CPCI接口反射內存訂購信息

CPCI-5565PIORC-110000     128MB反射內存,       多模光纖

CPCI-5565PIORC-111000      128MB反射內存,       單模光纖

CPCI-5565PIORC-210000     256MB反射內存    多模光纖

CPCI-5565PIORC-211000     256MB反射內存    單模光纖

Ordering Information

CPCI-5565PIORC-110000     128       MByte     Memory, Multimode      Transmission

CPCI-5565PIORC-111000      128       MByte     Memory, Single     Mode      Transmission

CPCI-5565PIORC-210000     256       MByte     Memory, Multimode      Transmission

CPCI-5565PIORC-211000     256       MByte     Memory, Single     Mode      Transmission

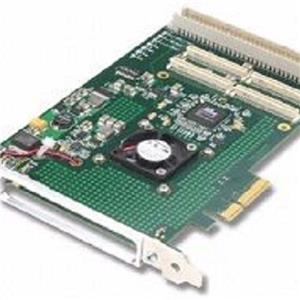

PCIE-5565PIORC-100A00

    反射內存特性

1. 高速易于使用的光纖網絡

2. 33mhz 64-bit/32-bit 兼容 pci 總線支持 3.3v 和 5.0v 電平

3. 66mhz 64-bit/32-bit 兼容 pci 總線支持 3.3v 電平

4. 網絡傳輸無需處理器參與

5. 可選冗余傳輸模式

6. 多達 256 個節點

7. 多模傳輸達 300 米單模最高 10 公里

8. 自動調整數據包大小 4 到 64 字節

9. 光纖網絡傳輸速率 43mbyte/s 到 170mbyte/s

10. 帶校驗的 128/256mbytes 板載內存

11. 獨立 dma 通道

12. 可帶 32ibt 數據的網絡中斷

13. 在同一個網絡中可為不同體系結構進行大小端轉換

14. pio 窗口 2mbytes,16mbytes 到 64mbytes 和到板載內存大小可設置

15. 操作系統支持windows,linux,vxworks 等

16. rohs 兼容

 反射內存卡連接方式分為單向環形連接和星形連接兩種單向環形網絡結構具有先天的無沖突全負載自然排序和嚴格確定傳輸延遲功能這種網絡結構下所有的節點無論以何種方式同時以最大的速率突發或持續傳送數據環形網絡都可以借助物理結構自然的實現無沖突的排序和傳播不會對網絡實時性能和傳輸性能構成任何不利影響網絡一旦構成任意兩點間的傳輸延遲都是嚴格確定的不僅如此數據發送方還能利用環形回路實時可靠的計算傳輸延遲和接收確認具有極高的容錯性和可靠性但是單向環形連接方法存在一個弊病就是傳輸時所有的板卡必須加電才可以連通工作解決此弊病的方法是采用星形連接通過反射內存 hub 來旁路損壞或者掉電的板卡構成更穩定的網路結構
