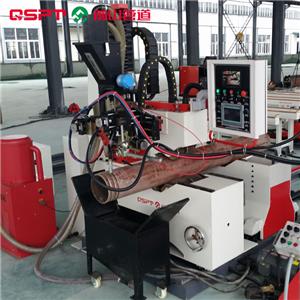

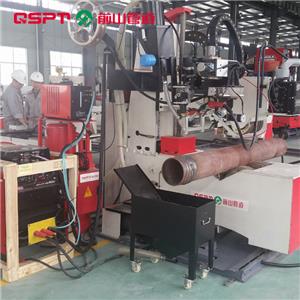

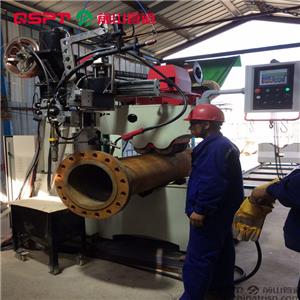

分體式管道自動焊機

是一款適用于野外焊接的設備主要有以下這幾種特點

1通過野外工作站進行管道焊接加工大大提高物流效率

2焊接驅動系統和立柱橫臂系統分離

3焊接驅動系統可沿軌道行走

4標配林肯Flextech500多功能焊接電源

5采用QSPT打底焊接技術進行TIG/MIG打底焊接

6TIG/MIG/MAG/SAW填充蓋面焊接;流線型焊接控制箱+鋁合金線控盒操作

7是管道預制生產線和自動焊接工作站的常選機型

工作原理

1.利用鏈條鏈輪機構將工件（管段）輸送至相應位置利用橫臂將工件壓緊在驅動機構上驅動機構利用摩擦力實現工件勻速轉動

2.焊槍固定在工件正上方利用伸縮臂調節焊槍到合適位置利用調節機構調節焊槍到精確位置利用擺動機構實現焊槍擺動利用控制箱和控制盒控制焊接參數利用以下焊接電源進行工件的自動焊接

常用有三種焊接工藝

TIG氬弧焊

MIG氣體保

SAW埋弧焊

TIG +MIG氬弧焊+氣體保

TIG +SAW氬弧焊+埋弧焊

MIG +SAW氣體保+埋弧焊

TIG +MIG +SAW氬弧焊+氣體保+埋弧焊

介紹其中一種氬弧焊操作程序

1打開主機焊接電源冷卻水箱等的電源開關

2檢查所用焊絲是否正確調節氬氣流量

3向下撥動遙控盒的工藝選擇選擇氬弧焊接工藝

4向上扳動橫臂搖桿開關使橫臂上升至合適位置

5手動調節2組驅動滾輪的間距至合適位置

6采用橫向輸送系統或其它吊裝工具將管段輸送或吊裝到自動焊機上

7向左旋轉小車旋紐開關向左移動管段使焊縫處于合適位置

8向下扳動橫臂搖桿開關降下橫臂壓緊管段當管段壓緊到一定程度后限位開關起作用橫臂停止下降

9在管段的合適位置安裝二次線聯接器

10根據焊接方向需要將管子轉動開關撥到相應正轉或反轉位置;

11打磨管段的點焊焊縫

12扳動橫臂搖桿開關使橫臂（伸縮臂）沿縱向進行伸移動將焊槍粗調至合適位置

13扳動遙控盒的搖桿開關進行上下左右前后調節使焊槍移動至準確的焊接位置

14調節遙控盒及控制箱上的旋鈕使焊接電流焊接電壓轉動速度擺動速度擺動寬度左側定時右側定時等參數達到焊接工藝所要求數值

15待滾輪轉動后撥動焊接開關開始焊接

16在焊接過程中觀察焊縫熔池如有必要實時調節焊接參數觀察焊槍是否對準焊縫中心如有偏離及時進行調節

17在焊接完成后撥動焊接開關停止焊接撥動擺動開關停止擺動

18檢查焊縫外觀對不良的焊縫表面用磨光機進行打磨處理

19如不再進行填充蓋面焊接則拆除二次線聯接器升起橫臂

20如不再進行填充蓋面焊接向右旋轉小車旋紐開關將管段移出設備
