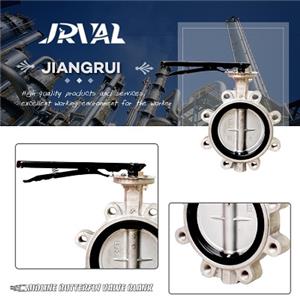

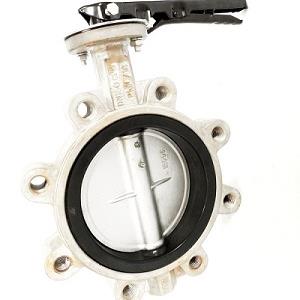

廠家供貨LTD371F不銹鋼凸耳對夾蝶閥DN50-600mm

產品門戶：閥門

所在地區：天津津南區

價格：電話詢價

廠家供貨LTD371F不銹鋼凸耳對夾蝶閥DN50-600mm描述

體量小易于安裝密封性強氣體零泄露
江瑞本不銹鋼對夾蝶閥系列產品 對夾蝶閥多標體DN40-DN300 對夾蝶閥方體DN50-DN400 對夾蝶閥雙耳體DN50-DN300 對夾蝶閥掛膠體DN50-DN300 對夾蝶閥標準體DN50-DN900
主要性能參數
產品名稱		LT對夾蝶閥
產品型號		LTD371F
公稱通徑		DN50-600mm
公稱壓力	PN 1.0/1.6Mpa（150/200PSI）
適用溫度	-23-121℃
適用介質	水空氣食品油品
主要零部件	閥體閥瓣閥座轉軸
主要材料	鑄鐵球墨鑄鐵碳鋼不銹鋼

規格 size	尺寸 mm	重量
mm	inch	A	B	C	D	L	H	D1	n-M	K	E	n1- Φ1	Φ 2	G	J	X	f	kg
50	2	161	80	43	52.9	32	88.38	125	4-M16	77	57.15	4-6.7	12.6	155	13.8	3	13	3.01
65	2.5	175	89	46	64.5	32	102.54	145	4-M16	77	57.15	4-6.7	12.6	179	13.8	3	13	3.52
80	3	181	95	45.21	78.8	32	61.23	160	8-M16	77	57.15	4-6.7	12.6	190	13.8	3	13	5.02
100	4	200	114	52.07	104	32	68.88	180	8-M16	92	69.85	4-10.3	15.77	220	17.77	5	13	6.93
125	5	213	127	55.5	123.3	32	80.36	210	8-M16	92	69.85	4-10.3	18.92	254	20.92	5	13	8.85
150	6	226	139	55.75	155.6	32	91.84	240	8-M20	92	69.85	4-10.3	18.92	285	20.92	5	13	9.12
200	8	260	175	60.58	202.5	45	112.89	295	8-M20	115	88.9	4-14.3	22.1	339	24.1	5	13	15.31
							76.35		12-M20
250	10	292	203	68	250.5	45	90.59	350	12-M20	115	88.9	4-14.3	28.45	406	31.45	8	13	23.48
							91.88	355	12-M24
300	12	337	242	76.9	301.6	45	103.52	400	12-M20	140	107.95	4-14.3	31.6	477	34.6	8	20	32.2
							106.12	410	12-M24
350	14	368	267	76.5	333.3	45	89.74	460	16-M20	140	107.95	4-14.3	31.6	515	34.6	8	20
							91.69	470	16-M24
400	16	400	325	85.7	389.6	51.2	100.48	515	16-M24	197	158.75	4-20.6	33.15	579	36.15	10	20
						72	102.42	525	16-M27
450	18	422	345	104.6	440.51	51.2	88.38	565	20-M24	197	158.75	4-20.6	37.95	627	41	10	20
						72	91.51	585	20-M27
500	20	480	378	130.28	491.6	57	96.99	620	20-M24	197	158.75	4-20.6	41.15	696	44.15	10	22
						82	101.68	650	20-M30
600	24	562	475	151.36	592.5	70.2	113.42	725	20-M27	276	215.9	4-22.2	50.65	821	54.65	16	22
						82		770	20-M33
