是指在一層金屬板上覆以另外一種金屬板，以達到在不降低使用效果（防腐性能、機械強度等）的前提下節約資源、降低成本的效果。
慈溪市中德密封材料有限公司
浙江 寧波市 慈溪市 | |
| 石墨復合板 產品型號 ZD-GS1110 | |

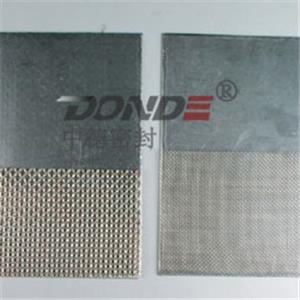

| 石墨復合板 ZD-GS1110石墨復合板又叫增強石墨板或高強石墨板是由沖刺的金屬齒板或金屬網板或金屬平板與純石墨紙復合輥壓而成的一種密封材料石墨復合板常用的內層增強材料有ss304,ss316L或馬口鐵等,厚度0.05~0.2mm形式一般有沖刺板復合增強網板復合增強平板復合增強幾種它具有熱穩定性高強及無冷流性的特點可以制作成各種各樣的圓型和各種形狀復雜幾何圖形墊片如水位計墊片氣缸墊片排氣管墊片帶筋條換熱器墊片等應用非常廣泛 性能特點它具有良好的防腐蝕性 耐高/低溫耐輻射良好的壓縮回彈性和高強度性所需的預緊力比金屬墊片和金屬纏繞墊片要小對法蘭面的要求不高是一種比較經濟實用的密封材料 使用介質酸堿蒸汽各種溶劑及油品等 產品應用 管道閥門泵壓力容器熱交換器冷凝器發電機空氣壓縮機排氣管制冷機等法蘭連接處的密封部位可替代石棉橡膠和無石棉密封材料 常用規格1500mm*1500mm,1000mm*1000mm 厚度0.8mm-5.0mm特殊規格可要求 |
| 不同增強材料石墨復合板主要技術參數 |
| 增加材料耐壓（N/MM2）溫度℃壓縮率（%）回彈率（%）無氧化狀態下氧化狀態下ST碳鋼沖刺板≥4.8-10-450-10-55030-3515-20SS304,SS316沖刺板≥4.8-240-450-200-60030-3515-30SS304,SS316平板≥4.8-240-450-200-60030-4010-15Ss304,網板≥4.8-240-450-200-60040-5015-20 增加材料透氣性 cm3/min厚度 1.5mm\密封性厚度 1.5mm密封常數N2 m1/hrBumming oil Am1/hr"M"因數"Y"予緊比壓ST碳鋼沖刺板<=0.830<0.53.09000SS304,SS316沖刺板<=0.860<0.52.54000SS304,SS316平板<=0.435<0.52.0900Ss304,網板≥1.070<0.53.05000 不同等級石墨層物理機械性能 項目密度公差碳含量C≥%抗拉強度硫含量氯含量應力松弛率燒失量工業Industrial±0.06g/cm984 Mpa<1000ppm<50ppm10%2.0≤%核能級Nuclear±0.05 g/cm99.55 Mpa<700ppm<35ppm10%0.5≤% 石墨復合板主要使用性能參數 墊片系數m=2使用壓力≤10MPa使用溫度-196℃-650℃最小預緊比壓y=30MPa ※客戶根據不同使用工況條件選擇不同的增強材料有特殊材料的可要求 |
技術標準: |
