S系列高精密數字源表認準普賽斯儀表國產自主研發性價比高測試范圍更廣輸出電壓高達300V支持USB存儲一鍵導出報告符合大環境下國內技術自給的需求可及時與客戶溝通為客戶提供高性價比系統解決方案及時指導客戶編程加速測試系統開發詳情請聯系普賽斯儀表銷售專員為您解答一八一四零六六三四七六

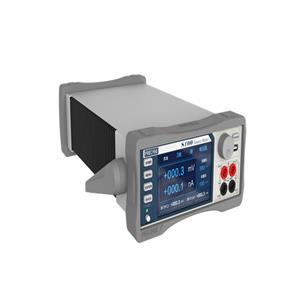

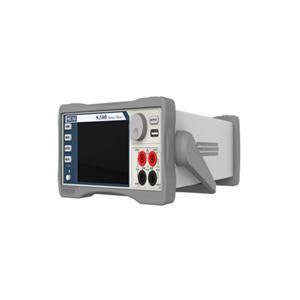

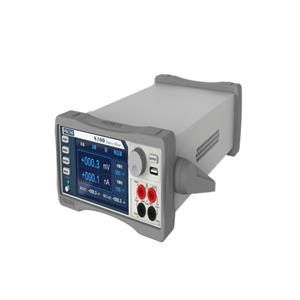

S系列源表是普賽斯歷時多年打造的高精度大動態范圍數字觸摸的率先國產化的源表集電壓電流輸入輸出及測量等多種功能最大輸出電壓達300V最小電流分辨率10pA支持四象限工作因此能廣泛的應用于各種電氣特性測試中:半導體IC或元器件功率器件傳感器有機材料與納米材料等特性測試和分析
5寸800*480觸摸顯示屏全圖形化操作
內置強大的功能軟件加速用戶完成測試如LIVPIV
源及測量的準確度為0.1%分辨率5位半
四象限工作（源和肼）源及測量范圍高至300V低至10pA
豐富的掃描模式支持線性掃描指數掃描及用戶自定義掃描
支持USB存儲一鍵導出測試報告
支持多種通訊方式RS-232GPIB及以太網
技術參數
最大輸出功率30W四象限源和肼模式
源限度 | 電壓源: 士30V ≤1A量程 , 士300V ≤100mA量程 ; |
電流源 | 士1.05A≤30V量程士105mA ≤300V量程 ; |
過量程 | 105%量程,源和測量; |
穩定負載電容 | <22nF ; |
寬帶噪聲20MHz | 2mVRMS典型值<20mVVp-p典型值; |
線纜保護電壓 | 輸出阻抗30KΩ ,輸出電壓偏移<80uV ; |
最大采樣速率 | 1000采樣點/秒; |
觸發 | 支持IO觸發輸入及輸出,觸發極性可配置; |
輸出接口 | 前后面板香蕉頭插座輸出,同- -時刻只能用前或者后面板接口; |
通信口 | RS-232GPIB 以太網; |
電源 | AC 100~ 240V 50/60Hz ; |
工作環境 | 25+10°C ; |
尺寸 | 106mm高x 255mm寬x 425mm長; |
重量 | 5Kg ; |
質保期 | 1年; |
電壓及電流精度不同型號電壓量程由差異以選型指南為準
電壓 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±% rdg.+volts | 分辨率 | 準確度±% rdg.+volts |
300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
300V | 30mV | 0.1%±30mV | 30mV | 0.1%±30mV |
電流 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±% rdg.+A | 分辨率 | 準確度±% rdg.+A |
100nA | 10pA | 0.1%±0.5nA | 10pA | 0.1%±0.5nA |
1uA | 100pA | 0.1%±3nA | 100pA | 0.1%±3nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
