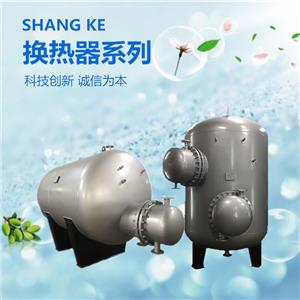

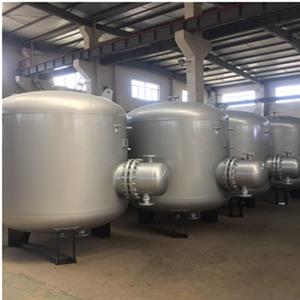

DBRV系列大波節管容積式熱交換器產品簡介

DBRV系列大波管容積式熱交換器是在保留原RV-03殼體結構的基礎上對其換熱管束部分進行工藝改進把U形紫銅光管換熱管束換成大波節管束而形成的新一代產品波節管由原來的U形光管經特殊加工形成波節后其傳熱系數高換熱能力大幅提高使用壽命延長

雖然在換熱管束材料上作了特殊的工藝改進但換熱器的整體結構仍然保留了原RV03容積式換熱器產品的所有優點當然與原產品相比新的DBRV03產品具有更多的優勢

    1傳熱系數大幅提高

    2熱媒溫降大汽水換熱時凝結水出口溫度可控制在50℃以下可使原來浪費的大量凝結水熱量得以利用使整臺換熱器大大的節能

3熱媒在波節管內作變徑變速湍流運動管外壁不易結垢換熱能力大幅提高

4波節管的特殊結構形狀使其在受熱情況下可有效的降低熱應力無須加設膨脹節從而簡化了產品結構提高了產品的可靠性

一容積式熱交換器性能特點

一RV-03/04特點

●采用小管徑換熱管束多路多回程換熱尤其適用于太陽能系統

●罐內增高導流阻流裝置提高傳熱系數

●采用新型換熱管束多流程熱媒利用率高節能

●熱媒溫降大可不設疏水器熱媒水出水溫度約55℃

●換熱量大

●冷水區域小

●綜合性能遠優于同類標準罐高效節能

二DBRV-03/04特點

1DBRV-03/04波節管換熱器具有RV-03/04特點外熱媒水出口溫度在30-45℃之間回收了約占全部換熱量的15%的凝結水熱量節能

2熱媒溫降大換熱充分

二設計使用說明

1被加熱水出口溫度要求不高于75℃為延緩結垢被加熱水出口溫度宜控制在60～65℃之間

2熱交換器必須設置安全裝置

??? 1在換熱器頂部裝安全閥安全閥開啟壓力應與選用表1至表4中的設計壓力值相同訂購安全閥時應聲明安全閥的安裝與使用應符合國家質量技術監督局頒布的《固定式壓力容器安全技術監察規程》的規定

??? 2應設膨脹水箱或壓力式膨脹罐與換熱器相連以承受罐體及系統中水的膨脹量在條件許可的場合也可在換熱器頂部設通大氣的膨脹管

??? 3換熱器使用中應定期檢驗每年至少進行一次外觀檢查每三年至少進行一次內外部檢驗每六年至少進行一次全面檢驗檢查與檢驗的內容及要求按《固定式壓力容器安全技術監察規程》進行

3換熱器使用中應根據被加熱水水質與使用情況定期清理水垢當被加水硬度較高時宜采取適宜的軟化措施

4容器型號說明

DB? RV-0304-N? H? XX/X

殼體設計壓力PsMPa

管程設計壓力PtMPa

熱媒種類H為熱水

總容積M3

編號03臥式04立式
