75511鋁合金抗鹽霧封閉劑

一簡介

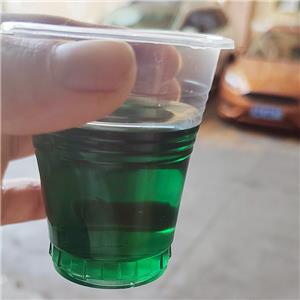

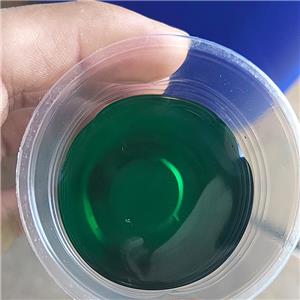

75511呈綠色酸性液體對于鋁材鋁合金及其電鍍等工件具有良好的防銹抗鹽霧效果經(jīng)本品處理的工件表面形一層淡彩色的保護(hù)膜純鋁抗鹽霧能力可達(dá)350小時以上本品含三價鉻常溫比重1.02±0.01kg/LpH值2.5-3.7

二操作功藝

1. 配槽

用純水稀釋

濃度 100ml/L

PH值3.8-4.0（用10%硫酸和10%氫氧化鈉調(diào)PH值）

2. 處理溫度與時間及用途推薦用于低硅鋁合金

3.噴淋壓力0.5-1.5bar

4.過濾有必要使用建議每小時兩個循環(huán)

三推薦處理工藝

1.鋁合金（硅含量<1%）:

脫脂水洗除油水洗鈍化（75511）水洗干燥

四槽液維護(hù)

6.1.維護(hù)

根據(jù)分析方法定期調(diào)整溶液濃度及pH值

6.2.消耗消耗量幾乎只根據(jù)帶出量而定每處理1平米產(chǎn)品需補(bǔ)加7.5-12.5ml濃縮液

五溶液分析

1.取樣在均勻混合狀態(tài)下取樣自然冷卻至室溫若渾濁靜置后傾析或過濾

2.滴定法

2.1試劑10% 氫氧化鈉30%雙氧水17%鹽酸碘化鉀0.1N硫代硫酸鈉標(biāo)準(zhǔn)溶液,1%淀粉溶液

2.2步驟移取100ml鈍化槽液入250ml 錐形瓶加入20ml 10%的氫氧化鈉溶液加入5 ml雙氧水攪拌5min再一次加入5 ml雙氧水在常溫下攪拌5min然后煮沸溶液30-40min（錐形瓶中的溶液不應(yīng)該低于50ml如果在煮沸過程中已接近50ml則停止加熱,煮的過程中用表面皿蓋住錐形瓶口）以除去過量的雙氧水冷卻溶液至室溫加入去離子水至錐形瓶100ml刻度處用精密濾紙過濾用5ml去離子水清洗過濾器過濾后的溶液必須澄清無沉淀物然后在過濾液中加入40ml 17%的鹽酸酸化溶液顏色由黃色變?yōu)槌壬?span id="an8i4d9" class="myIcon">再加入1g碘化鉀用0.1N硫代硫酸鈉滴定至淡黃色加入幾滴淀粉溶液,繼續(xù)滴定藍(lán)顏色消失

換算 SF-565含量（ml/L）=消耗的毫升數(shù)×8.15

3.原子吸收光譜法

取5ml 1:20的鹽酸溶液于100ml容量瓶中加入5mlSF-565溶液與鹽酸混合均勻放置5min加入去離子水至刻度搖勻在357.9nm處測定以標(biāo)準(zhǔn)鉻鹽溶液測定繪制標(biāo)準(zhǔn)曲線

六設(shè)備

PPPVC不銹鋼槽建議材料為不銹鋼316304

七安全措施

本產(chǎn)品是酸性液體避免直接接觸處理時應(yīng)戴膠手套及適當(dāng)保護(hù)衣物處理后應(yīng)立即沖洗

若接觸了皮膚和眼睛請用大量清水沖洗
