SL-80T砌體原位壓力機 原位砌體壓力機 數顯原位砌體壓力機

一砌體原位壓力機概述

SL-80T數顯砌體原位壓力機（砌體原位軸壓儀）是根據建設部于2000年7月6號頒布的國家標準GB/T50315-20磚砌體的抗壓強度,是現場檢測磚砌體抗壓強度綜合評定的首選設備特點噸位大行程高不漏油使用方便并有數字顯示表示值精確保留峰值

二砌體原位壓力機主要用途

本設備適用于推定240mm厚普通磚砌體的抗壓強度是現場檢測磚砌體抗壓強度綜合評定的首選設備《砌體工程現場檢測技術標準》制作而成的一種新式砂漿原位現場檢測儀器它具有精度高誤差小測量準確等特點是目前較為常用的一種砂漿檢測儀器適用于推定240mm厚普通

三砌體原位壓力機主要結構組成

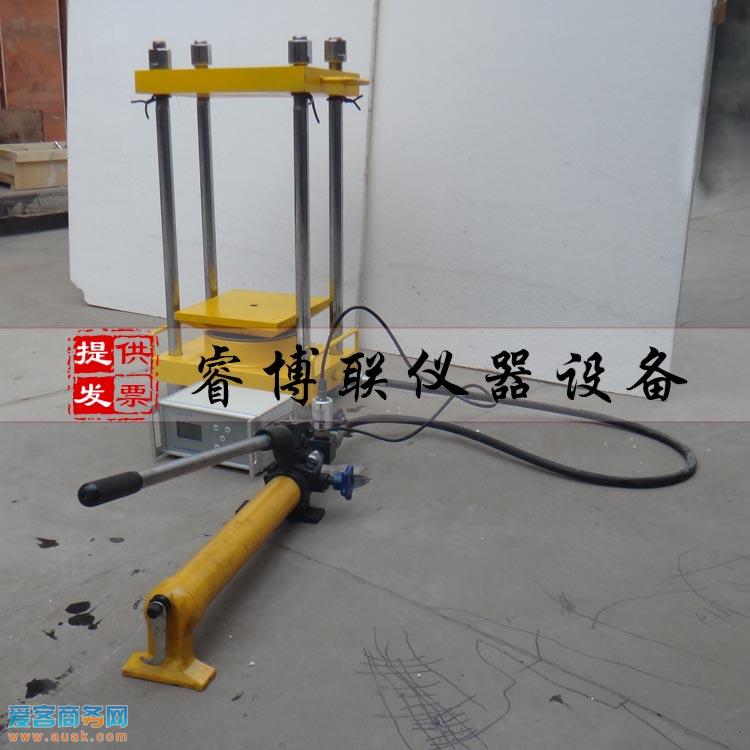

由扁式千斤頂四根強力拉桿上壓板下壓板球頭墊手泵壓力桿數顯表或防震壓力表回位壓蘭等部件

四砌體原位壓力機主要特點

噸位大行程高不漏油使用方便并配有油壓防震顯示表示值精確

五砌體原位壓力機主要技術指標

額定壓力800KN 極限壓力1000KN

最大行程20mm 極限行程25mm

示值相對誤差3% 上壓板平面尺寸370mmX240mm

設備總重量104kg其中扁式千斤頂57kg

下壓板尺寸240×240mm

貯油量1.5升

扁式千斤頂主缸直徑168mm

六砌體原位壓力機測定方法

1先在墻體上開鑿兩條水平槽孔

①上水平槽尺寸應為 240mm×250mm×70mm深×寬×高

②下水平槽尺寸為 240mm×250mm×140m深×寬×高下槽的高度視壓力機型號不同而調整

③上下水平槽孔對齊兩槽間相隔 7 皮磚凈距約 430mm

④槽間砌體的承壓面修平整

2安放原位壓力機

①在上槽下表面和扁式千斤頂的頂面均勻鋪設厚10mm濕細砂墊層或石膏等其他材料便于均勻受力

②將反力板置于上槽孔及扁式千斤頂置于下槽孔并使兩個承壓板上下對齊后擰緊螺母并調整其平行度

3試加荷載檢查測試系統是否靈敏以及上下壓板和砌體受壓面接觸是否均勻密實待正常后卸荷即開始測試

4正式測試分級加荷每級荷載約為預估破壞荷載的10%加至預估破壞荷載的80%連續加荷直至槽間砌體破壞當槽間砌體裂縫急劇擴展而壓力表指針明顯回退時即為槽間砌體的破壞荷載

5將破壞荷載換算成槽間砌體的抗壓強度和標準砌體抗壓強度再與設計值對比從而判明現有砌 體的真實強度

6數據分析
