一概述

用于測定瀝青路面及水泥混凝土路面表面構造深度用以評定路面表面宏觀粗糙度排水性能及抗滑性能滿足JTG E60-2008《公路路基路面現場測試規程》中T0961-95的要求

二手動路面構造深度測定儀技術參數

1料筒容積25ml

2推平板直徑50mm

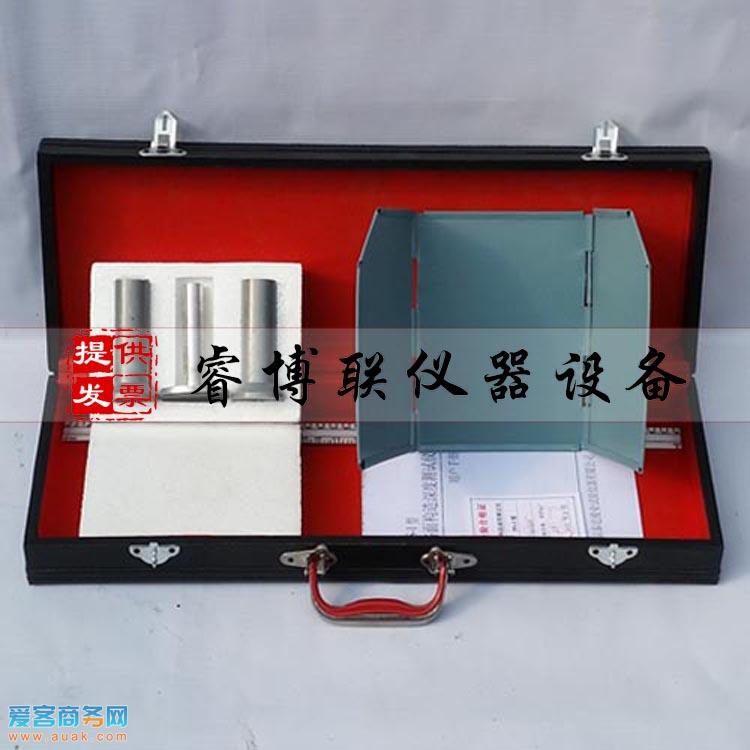

三儀器配置

1量筒體積為25±0.15毫米

2攤鋪板下面貼一塊2-4毫米橡膠板

3擋風板

4構造深度尺

其他包括儲沙袋儲砂瓶3油漆刷及粒徑0.15-0.3毫米的干砂

四手動路面構造深度測定儀原理

原理是將已知體積規定了粒徑的干砂在路面表面上攤成一定面積的圓根據砂的體積與所覆蓋表面的平均面積的比稱為路面構造深度單位為毫米可反映路面表面的宏觀粗糙度

五手動路面構造深度測定儀測得方法

1將路面松散顆粒及浮土擦凈

2用儲砂瓶將量筒注滿干砂再用攤鋪版邊緣輕輕敲打量筒三下加滿干砂刮去高出之干砂

3將干砂倒在路面上用攤鋪板細心地將砂子在路面上作圓周動作攤鋪開盡可能攤鋪成圓形

4用構造深度尺分別通過砂面圓心并互相垂直量取兩個構造深度值取平均值代表該路面這一點的構造深度

5在同一路段上作5點測定每點相距3-5米測點盡可能選在車轍帶上距路面邊緣不小于1米取5點的平均值作為該路段的構造深度

?構造深度計算方法

?Hs=V/（1/4πD）2

?式中Hs－－-路面構造深度毫米

?V－－砂體積 毫米

?D－－砂面直徑 厘米

?構造深度尺中Hs值為直接讀數（構造深度）值cm值為對應的厘米值
