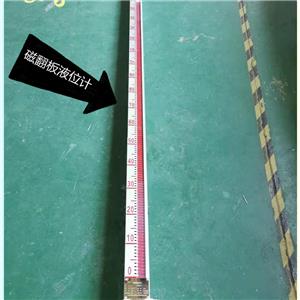

磁翻板液位計簡介

1磁翻板液位計根據浮力原理和磁性耦合作用研制而成中其基本的工作原理就是測量本體管中有一個根據被測液體介質的密度制作的浮子浮子內部放置的是磁鋼磁翻板液位計浮子的直徑比本體管直徑小一點但間隙也不能太大可以保證浮子順暢地在管子中上下浮動當被測容器中的液位升降低時液位計本體管中的磁性浮子在浮力的作用下隨之升降浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器驅動紅白翻柱 翻轉180°當液位上升時翻柱由白色轉變為紅色當液位下降時 翻柱由紅色轉變為白色磁翻板液位計指示器的紅白交界處為容器內部液位的實際度從而實現液位清晰的指示

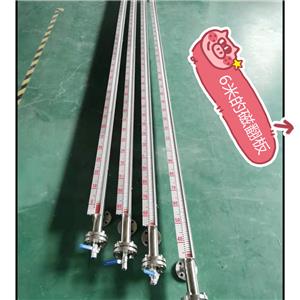

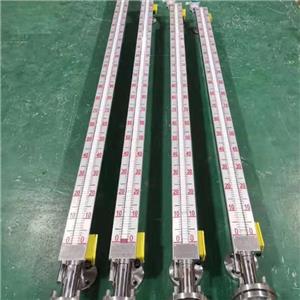

磁翻板液位計產品結構

儀表的上下閥裝有法蘭接頭與容器連接構成連通器由玻璃管內直接指示容器內的液位

結構形式為"普通型"-D"保溫型"-W兩種保溫型裝有加熱或冷卻裝置該裝置加熱時可用蒸汽蒸汽壓力不大于0.6MPa冷卻時可用循環水這樣可以調節介質的流動性能保溫套接管尺寸為G1/4內螺紋

在上下閥內裝有鋼球當玻璃因意外事故破壞時鋼球在容器內壓力的作用下自動密封防止容器內的介質繼續外流

在儀表上端針型閥上裝有限塞螺釘可供放氣之用下端針型閥上也裝有限塞螺釘可供放空取樣排污清洗

此產品結構與V錐流量計孔板流量計有相似之處
