壓差探測 壓差監測 壓差報警裝置 江西世紀行 劉工189-7998-8077
安裝壓差報警器作用
壓差報警裝置是用來監測除塵器進風口和出風口產生的壓差值能有效的避免除塵器內的布袋堵塞如果壓差值過高一定要及時清理除塵內的布袋火災及的發生
壓差報警器的優點
本差報警器具有可以直觀地顯示布袋除塵器內的布袋阻塞情況和布袋除塵器的工作狀態確保布袋除塵器安 全穩定運行不需要工作人員登高近距離觀察
除塵器風管口風壓差監測報警儀使用方便適用于各種干燥性無腐蝕性氣體壓力或差壓的測量測量精度高經精密溫度補嘗放大外理轉換成4-20mA標 準信號與工業計算機或集散系 統接口系 統應用本系 統可用于板材加工家具制造鑄造工業陶瓷工業玻璃工業耐火材料水泥建材砂輪制造化工制品機械加工等行業的環保除塵報警保護系 統中實現對除塵系 統的穩定運行提供基礎的數據支撐對除塵系 統運行過程中出現的異常信息進行報警處理提高了除塵設備的運行效率保障了除塵系 統的安 全穩定運行以達到環保除塵目的
壓差報警裝置技術規格
測量介質干燥潔凈無腐蝕性氣體
壓力形式表壓壓差
采用美國進口差壓芯體精度高穩定性好具有零點滿量程補償溫度補償
量程0-±100pa/0-±10,000pa
輸入電壓 220VAC 16~36VDC需定制
精度 ±0.5% FS/1.0% 標 準型, ±0.25% FS型;
長 期穩定性能 0.1%FS/年
輸出信號 1路開關量 標配1路聲光報警儀+1路電源指示燈/開關可加選4-20mA. 0-5V0-10v輸出或RS485通訊接口
LED雙行4位數字顯示可顯示測量值峰值報警設定值報警值一鍵加減
手動按鍵壓差零點校準
過載能力 200%FSABS工業塑料外殼 IP65防護等級
補償溫度-10-70℃ 環境溫度常溫-10-70℃
外形尺寸 150"200*100重量 850g
氣體壓差報警裝置使用說明書
壓差報警儀采用進口感壓芯片配合的電路處理和溫度補償技術能測量氣體壓差大小具有靈敏度高過載能力強干擾能力強長 期穩定可 靠等優點
1.接線說明
壓差報警儀內有一個8P接線端子排如右圖12接220V交流電678分別為繼電器的常閉常開公共端
2.面板說明

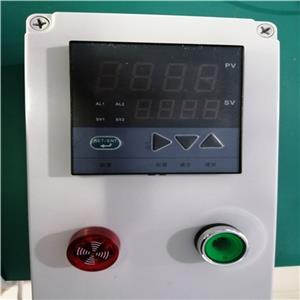

如圖PV顯示測量值SV顯示報警值當測量值大于報警值時壓差報警儀報警壓差報警儀有兩路報警輸出AL1和AL2AL1報警時AL1指示燈亮報警指示燈閃爍并發出蜂鳴聲AL2報警時AL2指示燈亮繼電器動作繼電器接口為8P端子排上右邊678三個接線柱
壓差報警儀上電默認顯示SV1的報警值SV1和SV2出廠默認值為1500即壓差大于1500PA時報警儀報警按設置鍵切換顯示兩路報警值SV1和SV2 按增加和減少鍵設置報警值
3.安裝方法
1.自攻螺釘安裝打開面蓋從4個角的安裝孔放入自攻螺釘固定于墻面安裝板上再蓋回面蓋
2.掛腳安裝報警儀配有4個安裝掛腳可以在殼體底部安裝掛腳然后掛腳用螺釘固定于墻面或安裝板上
4.安裝注意事項
1.接口尺寸φ8寶塔頭長口為高壓接口短口為低壓接口若接反PV值為負值
2.測干凈氣體時可以任意安裝測潮濕臟氣體時接壓口必 須垂直于地面安裝避免進入接壓口
5.主要技術指標
工作電壓AC220V
測量范圍0-5KPA
測量精度0.2%FS
測量速度3次/秒
過載能力1.5倍滿量程
繼電器觸點容量AC220V/3A
繼電器觸點壽命100000次
本裝置適用用于板材加工家具制造鑄造工業陶瓷工業玻璃工業耐火材料水泥建材砂輪制造化工制品機械加工等行業的環保除塵設備的報警保護系 統中實現對除塵器的穩定運行提供基礎的數據支撐對除塵系 統運行過程中出現的異常信息進行報警處理提高了除塵設備的運行效率保障了除塵系 統的安 全穩定運行以達到環保除塵目的
