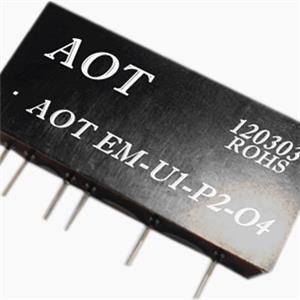

隔離器是一種采用線性光耦隔離原理,將輸入信號進行轉換輸出。輸入,輸出和工作電源三者相互隔離,特別適合與需要電隔離的設備儀表配用。
深圳市奧通電子技術有限公司
廣東 深圳市 福田區 | 譚文忠 | 0755-83165544
主要特性
>>精度等級0.1級0.2級0.5級產品出廠前已檢驗校正用戶可以直接使用
>>輔助電源5V/12V/15V/24VDC 或者220VAC（范圍±10%）
>>國際標準二路信號輸入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路輸出標準信號0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）

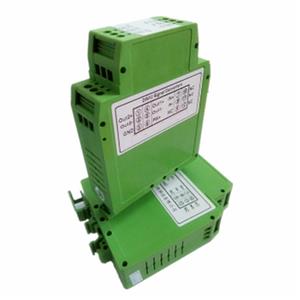

>>標準DIN35 導軌式安裝（尺寸106.7x79.0x25.0mm）
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用
>>模擬信號數據隔離采集和變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場信號隔離及變換
>>信號長線無失真傳輸
>>儀器儀表信號收發
>>電力監控醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>非電量信號變送
型號及定義
輸入額定電壓U（或電流A）值 | 輔助電源P | 輸出O | |||
U10-5V | A10-1mA | P1 DC24V | O14-20mA | ||
U20-10V | A20-10mA | P2 DC12V | O20-20mA | ||
U30-75mV | A30-20mA | P3 DC5V | O34-12-20mA | ||
U40-2.5V | A44-20mA | P4 DC15V | O40-5V | ||
U8用戶自定義 | A8用戶自定義 | P5 AC220V | O50-10V | ||
P8 用戶自定義 | O61-5V | ||||
O8用戶自定義 | |||||
產品選型舉例

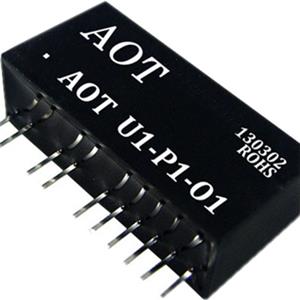

例1輸入10-5V 輸入20-5V | 輔助電源24VDC | 輸出14-20mA | 輸出24-20mA | 產品型號DIN 2X2 AOT-U1-P1-O1 |
例2輸入14-20mA輸入24-20mA | 輔助電源12VDC | 輸出14-20mA | 輸出24-20mA | 產品型號DIN2X2 AOT-A4-P2-O1 |
通用參數
精 度 ---------- 0.1% 0.2% 0.5% | 隔 離 --------- 信號輸入/輸出/輔助電源 |
輔助電源---------- DC5V12V24V±10% | 絕緣電阻 ---------- ≥20MΩ |
工作溫度---------- -45 ~ +85℃ | 耐 壓 --------- 信號輸入/輸出/輔助電源 |
工作濕度---------- 10 ~ 90% 無凝露 | 3000VDC50Hz1分鐘漏電流 1mA |
存儲溫度---------- -55 ~ +108℃ | 耐沖擊電壓---------- 3KV 1.2/50us峰值 |
存儲濕度---------- 10 ~ 95% 無凝露 |
輸入參數 | 輸出參數 | |||||
輸入項目 | 輸入阻抗 | 電源損耗 | 輸入過載能力 | 輸出項目 | 輸出過載能力 | 響應時間 |
0-5V | ≥300KΩ | 電壓輸出 < 0.3W 電流輸出 <0.75W | 2.0倍額定連續 | 4-20mA | 負載電阻 不超過350Ω | ≤1mS |
0-10V | 0-20mA | |||||
0-1mA | 1KΩ | 1.5倍額定連續 3.0倍額定1S | ||||
0-10mA | TYP250Ω 可自設定 | 0-5V | ≥2KΩ | |||
0-20mA | 0-10V | |||||
4-20mA | 1-5V |
注電流輸出型如果要求負載電阻650Ω,請另做注明
產品尺寸及接線圖
引腳定義
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | OUT2+ | 第二路輸出正端 | 7 | IN1+ | 信號輸入第一路正端 |
2 | OUT2- | 第二路輸出負端 | 8 | IN1- | 信號輸入第一路負端 |
3 | GND | 電源供電地 | 9 | NC | 空腳 |
4 | OUT1+ | 第一路輸出正端 | 10 | IN2+ | 信號輸入第二路正端 |
5 | OUT1- | 第二路輸出負端 | 11 | IN2- | 信號輸入第二路負端 |
6 | PWR | 電源供電地 | 12 | NC | 空腳 |
