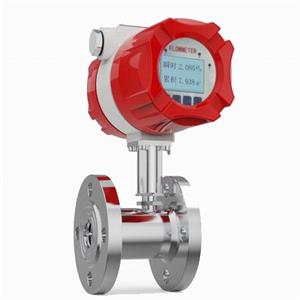

進口渦輪流量計慨述
300WL-WGY16渦輪流量計是一種精密流量測量儀表它具有精度高重復性好結構簡單耐高壓測量范圍寬體積小重量輕壓力損失小壽命長操作簡單與相應的流量積算儀表配套可用于測量液體的流量和總量廣泛用于封閉管道中測量低粘度無強腐蝕性清潔液體的體積流量和累積流量石油化工冶金石油化工冶金有機液體無機液食品藥品等行業科研等領域的計量配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業

進口渦輪流量計特點
壓力損失小葉輪具有防腐功能
具有非線性精度補償功能的智能流量顯示器修正公式精度優于±0.02%
儀表系數可由按鍵在線設置并可顯示在LCD屏上LCD屏直觀清晰可靠性強
采用EEPROM對累積流量儀表系數掉電保護保護時間大于10年
采用高性能MCU中央處理器完成數據采集處理顯示輸出累積流量瞬時流量同
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承集轉動軸承與壓力軸承于一體大大提高了軸承壽命并可在有少量泥沙與污物的介質中工作
采用1Cr18Ni9Ti全不銹鋼結構（渦輪采用2Cr13）防腐性能好
具有較高的抗電磁干擾和抗震動能力性能可靠工作壽命長
采用先進的超低功耗單片微機技術整機功能強功耗低性能優越
對累積流量儀表系數進行掉電保護保護時間大于10年

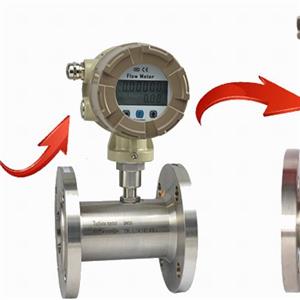

進口渦輪流量計電路結構

進口渦輪流量計參數
產品名稱 ∶液體渦輪流量
計測量介質∶水油醇類等液體（粘度<5*10~6M2/S）
口徑范圍∶DN4~DN200（DN4~80常用螺紋連接）
精度等級∶±1%R;±0.5%R;±0.2%R（特殊定制）
輸出信號∶方波脈沖（電壓型）4~20mA0~5（智能型）
使用環境∶-20℃~60℃;5%~90%RH
連接方式∶外/內螺紋法蘭卡箍
通訊方式∶RS485通訊 MODBUS-RTU （智能型）
本體材質∶不銹鋼1CR18NI9TI316L（衛生型）
進口渦輪流量計內部結構

進口渦輪流量計葉輪結構

1.渦輪流量計核心部件測量部件即是葉輪葉輪的加工工藝對整體測量有著很大的影響?

2.核心工藝∶?選用非導磁性不銹鋼采用銑床一次精銑成型根據小信號系數大-加刺;小信號系數小-減刺"方式進行標定?

3.通過調整葉輪表面摩擦系數增快/降低葉輪轉速以調整測量系數?

進口渦輪流量計葉輪結構
1.渦輪流量計核心部件測量部件即是葉輪葉輪的加工工藝對整體測量有著很大的影響
2.核心工藝∶選用非導磁性不銹鋼采用銑床一次精銑成型根據小信號系數大-加刺;小信號系數小-減刺"方式進行標定
3.通過調整葉輪表面摩擦系數增快/降低葉輪轉速以調整測量系數
4.更平衡不走虛假流量整料加工的渦輪動態平衡性能也更好在低流速的時候也不會產生虛假走數為您精準把控流量

進口渦輪流量計測量原理
1.旋轉的槳葉切割磁力線周期性的改變線圈磁通量
2.線圈兩端感應出電脈沖信號該信號經過放大電路放大整形形成連續的脈沖波
3.經過智能處理電路處理轉化為瞬時流量和累積量;
4.可輸入介質密度進行質量流量計量

進口渦輪流量計

1.過濾器 2.前直管段 3.前導流體 4.葉輪 5.傳感器殼體 6.后導流體 7.后直管段

1.卡簧 2.傳感器殼體 3.前導流體 4.葉輪 5.后導流體

1.前置放大器殼體 2.線圈骨架 3.線圈4.純鐵棒 5.永久磁鋼

進口渦輪流量計進口測量芯片 品質穩定
產品的內部電路單元采用美國德州儀器芯片測量精度高達1.0級并可有效過濾雜波干擾更加入三道電路抗沖擊保護模式產品的現場適應性顯著提升可長期穩定使用
