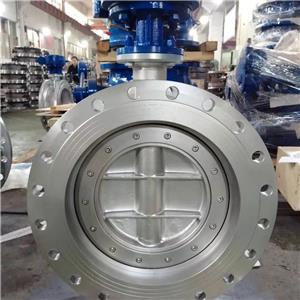

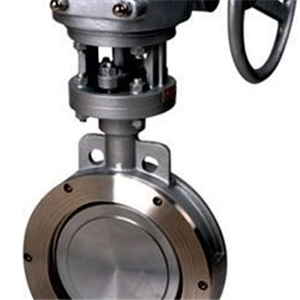

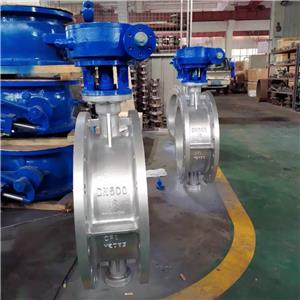

硬密封蝶閥是以圓形蝶板（密閉件）隨閥軸的轉動來實現管道的開啟或關閉的閥門主要做截斷閥使用,亦可設計成具有切斷和節流調節的功能硬密封蝶閥在低壓大中口徑管道上的使用越來越多硬密封蝶閥的蝶板安裝于管道的直徑方向在蝶閥閥體圓柱形通道內圓盤形蝶板繞著軸線旋轉旋轉角度為0°~90°之間旋轉到90°時閥門則呈全開狀態
硬密封蝶閥結構簡單體積小重量輕只由少數幾個零件組成而且只需旋轉90°即可快速啟閉操作簡單同時該電動閥門具有良好的流體控制特性蝶閥處于完全開啟位置時蝶板厚度是介質流經閥體時唯的阻力因此通過該閥門所產生的壓力降很小故具有較好的流量控制特性蝶閥有彈密封和金屬的密封兩種密封型式彈性密封閥門密封圈可以鑲嵌在閥體上或附在蝶板周邊
如果要求蝶閥作為流量控制使用主要的是正確選擇閥門的尺寸和類型硬密封蝶閥的結構原理尤其適合制作大口徑閥門硬密封蝶閥不僅在石油天燃氣化工水處理等一般工業上得到廣泛應用而且還應用于熱電站的冷卻水系統
1硬密封蝶閥在使用過程中應經常保持清潔傳動螺紋必須定期潤滑發現故障時應立即停止使用查明原因除故障
2填料壓蓋的螺栓應均勻地擰緊不應壓成歪狀態以免碰傷阻礙閥桿運動或造成泄漏
3安裝時可將閥門按連接方式直接裝置在管路上一般情況下可安裝在管路任意位置上但需便于操作的檢修注意截止閥介質流向應是縱閥瓣下面往上升降式止回閥只能水平安裝
4硬密封蝶閥使用時只作全開或全閉不允許做調節流量用以免密封面受沖蝕加速磨損閘閥和上螺紋截止閥內有倒密封裝置手輪旋至上位置擰緊即可阻止介質從填料處泄漏
5硬密封蝶閥開關時應用手輪請勿借助杠桿或其它工具以免損壞閥件手輪順時針旋轉為關閉反之為開啟
6安裝前必須仔細核對本閥標志的壓力通徑是否符合使用要求除運輸過程所造成的缺陷并除閥件的污垢
7長期存放的閥門應作定期檢查對外露的加工表面須保持清潔除污垢存放時球閥應兩端堵塞并處于開啟狀態氣動蝶閥通道的兩端應堵塞并處于關閉狀態整齊地存放在室內通風干燥的地方嚴禁堆置或露天存放
結構形式
1 中心密封蝶閥
2 2 單偏心密封蝶閥
3 3 雙偏心密封蝶閥
4 4 三偏心密封蝶閥
蝶閥連接方式
1 對夾式蝶閥
2 法蘭式蝶閥
3 支耳式蝶閥
4 焊接式蝶閥
密封面材質
1 軟密封蝶閥
2 密封副由非金屬軟質材料對非金屬軟質材料構成
2 密封副由金屬硬質材料對非金屬軟質材料構成
2 金屬硬密封蝶閥
密封副由金屬硬質材料對金屬硬質材料構成
密封形式
1彈性密封蝶閥密封比壓由閥門關閉時閥板擠壓閥座閥座或閥板的彈性產生
2 外加轉矩密封蝶閥密封比壓由外加于閥門軸上的轉矩產生
2 充壓密封蝶閥密封比壓由閥座或閥板上的彈件密封元件充壓產生
3 自動密封蝶閥密封比壓由介質壓力自動產生
工作壓力
1 真空蝶閥工作壓力低于標堆大氣歷的蝶閥
2.低壓蝶閥公稱壓力 PN<1 ． 6MPa 的蝶閥
3 中壓蝶閥公稱壓力 PN 為 2 ． 5--6 ． 4MPa 的蝶閥
4 高壓蝶閥公稱壓力 PN 為 10 0--80 ． 0MPa 的蝶閥
5 超高壓蝶閥公稱壓力 PN>100MPa 的蝶閥
工作溫度
1 高溫蝶閥 t>450 °C 的蝶閥
（2）中溫蝶閥 120 C<t<450 ℃ 的蝶閥
3 常溫蝶閥一 40C<t< 120 °C 的蝶閥
4 低溫蝶閥一 100<t< 一 40 °C 的蝶閥
5 超低溫蝶閥 t< 一 100 °C 的蝶閥
蝶閥用處環中的圓盤可以旋轉90度來打開和關閉它與球閥不同蝶閥在中間開口處具有出色的流量調節功能另一個優點是它可以安裝在狹小的空間內而不占用任何寬度
優點
★它可以突然打開和關閉（但要知道水錘）
★可以安裝在狹小的空間內
★流量可以調節
缺點
★帶有閥座的通用蝶閥與橡膠制成的閥體接觸不適用于高溫和高壓流體
隨著我國基本建設的發展大型項目投入建設實施使電力石油化工城市供排水系統等閥門的數量越來越多尤其是蝶閥的用量很大我國生產金屬硬密封蝶閥從密封結構上可分為二大類一是彈性硬密封結構二是多層次硬密封蝶閥彈性硬密封蝶閥生產口徑一般在 DN500 以下大口徑多采用的是多層次結構DN500 以下的蝶閥用量大所以用戶在使用時遇到的問題也就多在此就常出現的問題歸納總結并指導正確安裝和使用
彈性結構硬密封蝶閥由閥體閥板閥桿彈性閥座壓環等主要零件組成
壓環的結構及作用壓環的側面為閥體的密封面與管道法蘭密封面成為密封副側面中有螺栓孔用螺栓壓緊壓環起固定閥座之用同時與閥體連為一體構成閥門的總的結構長度
由于壓環側面有螺絲孔徑將有效的密封面直徑減少從用戶使用法蘭的情況大多用的是平焊法蘭其內經又公稱通經大 10~20mm這樣使用將有效密封面減少如果安裝過程閥門與管道法蘭出現不同心的話就會錯位壓在螺栓孔徑上面此時管道法蘭內孔內側露出螺栓孔徑造成此處泄漏泄漏特征為介質從壓環背面流出
彈性硬密封蝶閥沒有法蘭的相應標準我們根據現行的標準在法蘭規定的標準尺寸不變的情況下將其內經采用承插式的法蘭內孔徑與公稱通經基本相同這樣是為了增加有效的密封面也是給安裝提供有利的方便同時保證閥門正常使用在此提醒用戶在使用彈性硬密封蝶閥時配對的反法蘭一定要用標準法蘭特別是與閥體壓環面配對的管道法蘭一定要用標裝法蘭
閥體上的箭頭方向指的是介質的壓力方向
通常閥體上鑄出的箭頭方向指的是介質的流向使用者看到箭頭后順理成章按流向與箭頭方向一致安裝這樣安裝已成為習慣安裝者很容易接受這種指示按標準規定的也沒什么錯誤但是用在偏心結構的蝶閥來講這樣安裝有時會出現一些問題下面說個例子偏心蝶閥按流向與介質流向一致安裝管內介質是液體閥門關閉后若原來介質進口方向的壓力減少或為零時出口的介質出現反流倒流如果是高層供給時介質處于高位而產生壓力其壓力大于進口壓力時此閥門就要承受反向壓力的作用因普通硬密封蝶閥為單向使用閥門這樣使用就不利于蝶閥的密封性而且會出現泄漏從上述的例子得出結論蝶閥閥體的箭頭方向指的是介質的壓力方向用戶在安裝前要清楚知道閥門關閉后介質壓力的方向自由閥體箭頭方向與介質壓力方向一致就能達到正確的使用而且密封性保持良好狀態
彈性硬密封蝶閥到用戶地驗收注意事項
用戶對采購地閥門做抽樣或全部檢驗是十分必要的對產品的質量做抽檢是一是對產品的質量把關二是減少安裝后閥門不必要的維修和更新一次安裝成功率高但是用戶在抽檢時對硬密封蝶閥的測試上有些沒注意的地方造成對法么你的質量產生懷疑或以不合格拒收壓環上的螺絲根據口徑大小分別有 4 個6 個8 個和 12 個其螺栓直徑不能超過 M10這幾個螺絲主要是固定彈性閥座之用不能承受全部的介質壓力當閥門安裝在管道靠外法蘭螺栓壓緊作用后才能承受全部的介質力量因結構上的原因造成檢測操作有差別驗收時出現泄漏用戶以不合格為由通知廠家是常有的事經過溝通后產品都能安裝使用而且使用中也沒有問題所以在此說下應注意的事項為用戶更好了解和使用彈性硬密封蝶閥作下交流
