反射內存卡形成各個節點,而每個節點的網絡內存卡上的存儲器中都有網絡內存。
天津市鑫富豪商貿有限公司
天津市 和平區 | 彭學節 | 022-58958493
天津市 和平區 | 彭學節 | 022-58958493

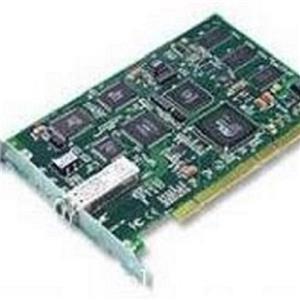

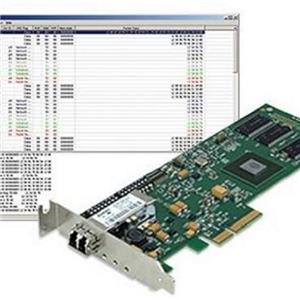

反射內存價格PCI5565PCI-5565PMC5565VMIC5565反射內存網反射內存卡GE反射內存
反射內存網絡可以大幅度的提高集群系統之間的通訊速度因此特別適合替代傳統的 LANs 總線轉發器和 DMA 不能滿足需求的應用 GE FUNAC 最新推出的 5565 系列反射內存卡其傳輸速度已達到 174M 字節 / 秒使用光纖不僅可以連接更多的節點(最大到 256 個節點)而且具有很高的抗沖擊抗干擾性能反射內存卡是完全的物理通訊不需要任何軟件協議開銷這是其他局域網傳輸無法相比的測試結果表明從數據寫入 RAM 到傳到另一個結點的反射內存卡上只有不到 400 納秒的時延
射內存作為雙端內存來工作本地主機對它的反射內存地址空間進行寫操作該地址空間是本地內存的一個端口 RFM板自動地將這個新的數據從它的另一個端口傳出去這個端口是連接在環狀體系結構的網絡上的光纖工作速率為2.1G波特率網絡中的下一個RFM板接收到這個新的數據其本地內存將在400ns之內被更新反射內存網絡可以大大節省軟件開發的費用因?yàn)椴恍枰帉?xiě)測試任何的應用代碼也無需編寫相應的文檔更無需維護裝配信息和解碼信息以及從輸入信息中解析數據軟件成本是公司可以支配的獨立的最為昂貴的開銷RFM產品無需軟件和學習曲線將會大大節省產品的上市時間
反射內存網絡提供許多超出標準網絡的特性諸如雙端RFM高速數據傳輸以及軟件透明之類的特性使得RFM產品的網絡簡單易用并可為多計算機連接提供強大有力的解決方案與那些需要為附加的軟件開發時間測試維護文檔以及額外的CPU要求提供開銷的傳統的連接方法相比RFM產品的網絡提供了性價比極為優越的高性能的選擇
接口板采用FPGA(現場可編程邏輯門陣列,用戶可通過編寫硬件描述語言程序來定義FPGA芯片功能可實現各種復雜的組合和時序邏輯電路功能也能實現各種CPU嵌入式處理器及DSP的功能且速度高全并行)芯片作為控制核心FPGA控制PCI9054芯片與計算機PCI接口進行數據交互光纖網上的串行光信號通過光收發模塊轉換為串行的電信號串行電信號通過串行/解串器(TLK2501)把2.125GHz的串行數據轉換為16位106MHz的并行數據FPGA從串行/解串器TLK2501接收到并行數據對數據進行解析檢測出數據幀根據數據幀信息把需要轉發的數據幀及時轉發到串行/解串器(TLK2501)來進行并串轉換同時FPGA把接收到的數據寫入SDRAM按照計算機指令把數據從SDRAM中讀出
從傳輸帶寬抗干擾性設備布局等各方面綜合考慮利用光纖反射內存接口板進行設備接口間的數據傳輸是很好的傳輸方案這樣可以使試驗過程中的設備布置更加靈活可以適應不斷發展的計算機數據傳輸需求滿足其可靠性實時性確定性及高速數據傳輸?shù)囊?span id="e2ty4wi" class="myIcon">光纖反射內存接口板通過光纜連接構成通訊體系延遲小傳輸數據容量大布線方便光纖反射內存接口板采用分布式共享內存策略數據在網絡上傳遞不占用本地計算機CPU資源不采用多層次化的復雜數據傳遞協議從而達到提高數據傳輸實時性和可靠性的目的
