ZNS-1 泥漿失水量測定儀 泥漿失水量測定器 泥漿失水量儀 中壓濾失儀

一泥漿失水量測定儀產品簡介

主要用于井場或?qū)嶒?yàn)室測量泥漿失水量一定體積的泥漿在規定空氣壓力下流出的濾液量即為失水量

二泥漿失水量測定儀技術參數

1泥漿加壓0.69MPa

2過濾面積45.6±0.5cm2

3泥漿杯容量240ml

三泥漿失水量測定儀工作原理

由打氣筒提供的壓縮空氣經減壓閥后可調整為所需要壓力值送往泥漿杯（進入泥漿杯的通道由放氣閥控制）杯內的泥漿因壓差失水當壓力表指針穩定的0.7Mpa時計時30min所流出的濾液即為該泥漿的失水量當測量7.5min時失水量已大于8ml,此時的失水量乘以2即為該泥漿的近似失水量但需在記錄中注明測定時間為7.5min

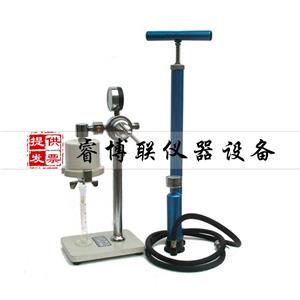

四泥漿失水量測定儀結構組成

由氣源（帶蓄氣式的打氣筒）和儀器組成主要包括減壓閥泥漿杯支架等部件組成

五泥漿失水量測定儀操作規程

1先將支架放在平穩的臺面上

2將減壓手柄退出使減壓閥處于關死狀態此時無輸出然后關死放空閥

3裝好氣瓶并擰緊蓋順時針旋轉減壓閥手柄使壓力表指示0.5~0.6MPa

4以左手拿住泥漿杯用食指堵住泥漿杯氣接頭小孔倒入被測泥漿高度以低于密封圈2~3毫米Z好放好密封圈鋪平一張濾紙擰緊泥漿杯蓋然后將泥漿杯連接在三通接頭上將20毫升量筒放在泥漿杯下面對準出液孔

5按逆時針方向緩緩旋轉放空閥手柄同時觀察壓力表指示當壓力表稍有下降或聽見泥漿杯有進氣聲響時即停止旋轉放空閥手柄微調減壓閥手柄使壓力表指示為0.69MPa泥漿杯內保持0.69MPa的恒定狀態當見到di一滴濾液開始記時30分鐘時取下量筒退出減壓閥手柄關死減壓閥順時針旋轉放空閥泥漿杯內余氣放出取下泥漿杯打開泥漿杯蓋取出濾紙洗凈泥餅上的浮漿測量泥餅厚度

6沖洗擦干泥漿杯杯蓋密封圈（涼干或烘干杯蓋濾網）

7記錄下量筒內失水量為縮短時間一般可測7.5分鐘失水量成乘以2必要時即需測30分鐘失水量
