PCIE轉PMC,PMC轉PCIE,PMC載板PCIE2PMC,PCIE轉PMC載板PCIEX4轉PMC

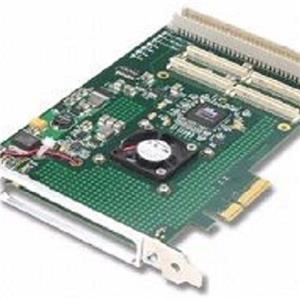

PCIEBPMCX4載卡擴展了一個XMC槽位可搭載一塊PMC模塊插在PC機上使用PCIe金手指支持x4 PCIePCIEBPMCX4板載了PCIe to PCI橋片電路模塊實現(xiàn)PMC模塊和PC機通信通信帶寬為x4 PCIe 載卡的PMC接口具有較大的電源輸出功率可以直接供電給PMC模塊板載了一個選配風扇促進PMC模塊散熱
PCIEBPMCX4載卡上PMC -P4 I/O信號通過標準DIN96接插件引出板上設計了外部電源接口可通過外部電源接口供電
PCIe-XMC/PMC 載卡 V2.0
兼容規(guī)范
PCI Express Base Specification Revision 1.1
PCI Express-to-PCI/PCI-X Bridge Specification Revision 1.0
PCI-to-PCI Bridge Specification Revision 1.2
PCI Local Bus Specification Revision 3.0
PCI-X Addendum to PCI Local Bus Specification Revision 2.0 mode 1 only
PCI Bus Power Management Interface Specification Revision 1.2
PCIe半長卡可搭載一塊PMC子卡
PCIe接口支持x4 PCIe
XMC接口符合VITA 42.3標準
PMC接口符合IEEE1386標準支持32bit 66MHz PCI,PCIX總線
PMC端VIO電壓3.3V
支持INTA~INTD中斷
PMC P4信號通過DIN96接插件引出
板載了一個風扇
免軟件驅動安裝
