二極管是兩端口電子器件支持電流沿著一個方向流動（正向偏壓）并阻礙電流從反方向流動（反向偏壓）不過有許多種類型的二極管它們執行各種功能如齊納二極管發光二極管（LED）有機發光二極管（OLED）肖克利二極管雪崩二極管光電二極管等每種二極管的電流電壓I-V特性都有所不同
無論在研究實驗室還是生產線都要對封裝器件或在晶圓上進行二極管I-V測試二極管I-V特性分析通常需要高靈敏電流表電壓表電壓源和電流源對所有分離儀器進行編程同步和連接既麻煩又耗時而且需要大量機架或測試臺空間為了簡化測試縮小機架空間單一儀表數字源表應運而生Precise S型數字源表同時提供電流和電壓的源和測量支持四象限工作最大輸出電壓達300V最小測試電流達10pA完全符合二極管的測試需求這些測試可通過數字源表的觸摸屏輕松實現用戶可以在觸摸屏上進行測試設置并呈現測試圖表操作簡單測試效率高
普賽斯儀表S型數字源表集電壓源電流源電壓表電流表電子負載的功能于一身廣泛用于各類精密器件的測量半導體IC或元器件功率器件傳感器有機材料與納米材料等特性測試和分析有關五儀器合一數字源表的更多信息請咨詢一八一四零六六三四七六

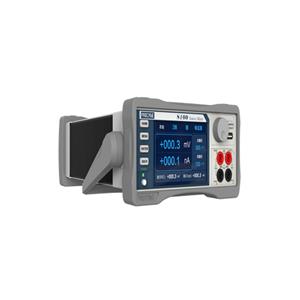

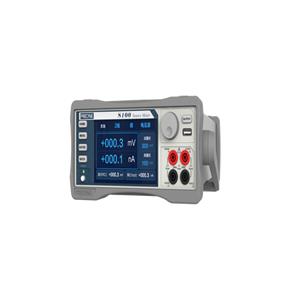

S系列源表是普賽斯歷時多年打造的高精度大動態范圍數字觸摸的率先國產化的源表集電壓電流輸入輸出及測量等多種功能最大輸出電壓達300V最小電流分辨率10pA支持四象限工作因此能廣泛的應用于各種電氣特性測試中:半導體IC或元器件功率器件傳感器有機材料與納米材料等特性測試和分析
5寸800*480觸摸顯示屏全圖形化操作
內置強大的功能軟件加速用戶完成測試如LIVPIV
源及測量的準確度為0.1%分辨率5位半
四象限工作（源和肼）源及測量范圍高至300V低至10pA
豐富的掃描模式支持線性掃描指數掃描及用戶自定義掃描
支持USB存儲一鍵導出測試報告
支持多種通訊方式RS-232GPIB及以太網
技術參數
最大輸出功率30W四象限源和肼模式
源限度 | 電壓源: 士30V ≤1A量程 , 士300V ≤100mA量程 ; |
電流源 | 士1.05A≤30V量程士105mA ≤300V量程 ; |
過量程 | 105%量程,源和測量; |
穩定負載電容 | <22nF ; |
寬帶噪聲20MHz | 2mVRMS典型值<20mVVp-p典型值; |
線纜保護電壓 | 輸出阻抗30KΩ ,輸出電壓偏移<80uV ; |
最大采樣速率 | 1000采樣點/秒; |
觸發 | 支持IO觸發輸入及輸出,觸發極性可配置; |
輸出接口 | 前后面板香蕉頭插座輸出,同- -時刻只能用前或者后面板接口; |
通信口 | RS-232GPIB 以太網; |
電源 | AC 100~ 240V 50/60Hz ; |
工作環境 | 25+10°C ; |
尺寸 | 106mm高x 255mm寬x 425mm長; |
重量 | 5Kg ; |
質保期 | 1年; |
電壓及電流精度不同型號電壓量程由差異以選型指南為準
電壓 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±% rdg.+volts | 分辨率 | 準確度±% rdg.+volts |
300mV | 30uV | 0.1%±300uV | 30uV | 0.1%±300uV |
3V | 300uV | 0.1%±500uV | 300uV | 0.1%±500uV |
30V | 3mV | 0.1%±3mV | 3mV | 0.1%±3mV |
300V | 30mV | 0.1%±30mV | 30mV | 0.1%±30mV |
電流 | 源 | 測量 | ||
量程 | 分辨率 | 準確度±% rdg.+A | 分辨率 | 準確度±% rdg.+A |
100nA | 10pA | 0.1%±0.5nA | 10pA | 0.1%±0.5nA |
1uA | 100pA | 0.1%±3nA | 100pA | 0.1%±3nA |
10uA | 1nA | 0.1%±5nA | 1nA | 0.1%±5nA |
100uA | 10nA | 0.1%±50nA | 10nA | 0.1%±50nA |
1mA | 100nA | 0.1%±300nA | 100nA | 0.1%±300nA |
10mA | 1uA | 0.1%±5uA | 1uA | 0.1%±5uA |
100mA | 10uA | 0.1%±20uA | 10uA | 0.1%±20uA |
1A | 100uA | 0.1%±2mA | 100uA | 0.1%±2mA |
