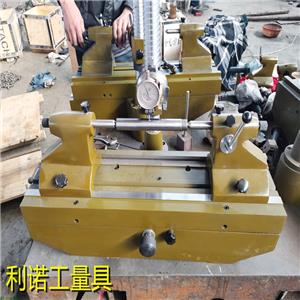

齒輪跳動檢查儀也稱齒輪跳動檢測儀可對具有中心孔的帶軸內外嚙合圓柱齒輪圓錐齒輪渦輪和蝸桿的齒圈徑向跳動和端面跳動進行檢驗測定也可對具有中心孔的圓柱和圓錐的徑向和端面跳動進行檢驗檢測

按照被檢測工件心軸長短尺寸將齒輪跳動檢查儀左頂針架固定在齒輪跳動檢查儀臺面適當位置并固定調整右頂針位置使其在使用彈簧頂針頂住心軸中心孔時松緊度適當無軸向竄動此時應注意頂針伸出頂針座孔部分應盡量小些

根據被檢測工件要求按照相應測頭級附件并調整測量支架位置測量測量時選用相應模數的圓錐測量頭并用接頭測量測量圓錐徑向跳動時可直接用千分表球形測量頭徑向測量檢測內表面或內嚙合齒輪用水平杠桿和相應的測量頭測量工具的端面跳動時用直角杠桿和球形測量頭測量圓錐的徑向跳動時采用千分表球形測量頭并轉動測量支架使其轉過的角度等于圓錐角的一半用固緊螺釘固緊

泊頭市利諾工量具有限公司是齒輪跳動檢查儀齒輪跳動檢測儀生產加工維修廠家齒輪跳動檢查儀規格分為DD150和DD300DD150可檢測齒輪模數為0.3-2,DD300可檢測齒輪模數為1-6.
