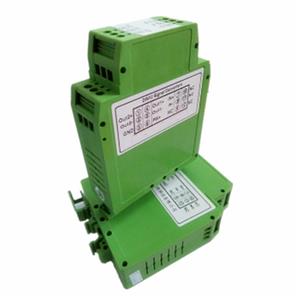

隔離器是一種采用線性光耦隔離原理,將輸入信號進行轉換輸出。輸入,輸出和工作電源三者相互隔離,特別適合與需要電隔離的設備儀表配用。
深圳市奧通電子技術有限公司
廣東 深圳市 福田區 | 譚文忠 | 0755-83165544
主要特性
>> 轉速傳感器信號直接輸入整形調理方波信號
>> 200mV峰值微弱信號的放大與整形
>> 正弦波鋸齒波信號輸入方波信號輸出
>> 不改變原波形頻率響應速度快
>> 電源信號輸入/輸出 3000VDC三隔離
>> 供電電源5V12V15V或24V直流單電源供電
>> 低成本小體積使用方便可靠性高
>> 標準DIN35 導軌式安裝
>> 尺寸106.7x79.0x25.0mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用
>> 轉速傳感器信號隔離采集及變換
>> 汽車速度測量
>> 汽車ABS防抱死制動系統
>> 轉速信號放大與整形
>> 地線干擾抑制
>> 電機轉速監測系統
>> 速度測量與報警
>> 信號無失真變送和傳輸
產品選型表
DIN1*1 AOT–□ –□
輸入信號 | 供電電源 | 輸出信號 | |||
特點 | 代碼 | Power | 代碼 | 特點 | 代碼 |
正負信號輸入正弦波輸入 幅度峰峰值（VP-P）200mV~50V | S1 | 24VDC | P1 | 輸出電平0-5V | O1 |
單端信號輸入 幅度峰峰值（VP-P）5V | S2 | 12VDC | P2 | 輸出電平0-12V | O2 |
單端信號輸入 幅度峰峰值（VP-P）12V | S3 | 5VDC | P3 | 輸出電平0-24V | O3 |
單端信號輸入 幅度峰峰值（VP-P）24V | S4 | 15VDC | P4 | 集電極開路輸出 | O4 |
用戶自定義 | Su | 用戶自定義 | Ou |
產品選型舉例
例 1輸入轉速傳感器正弦波VP-P200mV~10V電源24V 輸出0-5V電平 型號DIN1*1 AOT S1-P1-O1
例 2輸入轉速傳感器正弦波VP-P200mV~10V電源12V 輸出0-24V電平 型號DIN1*1 AOT S1-P2-O3
例 3輸入0-5V電平電源24V 輸出0-24V電平 型號DIN1*1 AOT S2-P1-O3
例 4輸入0-5V電平電源12V 輸出集電極開路輸出 型號DIN1*1 AOT S2-P2-O4
例 5輸入用戶自定義電源24V 輸出用戶自定義 型號DIN1*1 AOT Su-P1-Ou
通用參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | |
隔離電壓 | 1min | 1500 | 3000 | VDC | ||
信號輸入 | 幅值（VP-P） | 0.2 | 10 | 60 | V | |
頻率 | 0 | 10 | 500 | kHz | ||
輸入阻抗 | 10 | kΩ | ||||
輸入電流 | 5V輸入 | 0.45 | mA | |||
信號輸出 | 幅值（VP-P） | O1:輸出電平0-5V | 5 | V | ||
頻率 | 0 | 10 | 500 | kHz | ||
電壓（高電平） | O1:輸出電平0-5V | 5 | V | |||
電壓（低電平） | 0 | 0.05 | V | |||
電流（高電平） | 2 | 5 | mA | |||
電流（低電平） | 2 | 8 | mA | |||
電壓 | O4:集電極開路輸出 | 5 | 30 | V | ||
電流 | 3 | 10 | mA | |||
響應時間 | 1500 | ns | ||||
輔助電源 | 電壓 | 用戶自定義 | 3.3 | 12 | 24 | VDC |
電流 | VD=12V | 83 | mA | |||
輔助電源功耗 | 1 | W | ||||
工作環境溫度 | -45 | 85 | ℃ | |||
貯存溫度 | -45 | 85 | ℃ |
引腳 | 名 稱 | 描 述 | 引腳 | 名 稱 | 描 述 |
1 | PW+ | 電源正端 | 7 | IN+ | 模擬信號輸入正端 |
2 | NC | 空腳 | 8 | IN- | 模擬信號輸入負端 |
3 | GND | 電源負端 | 9 | NC | 空腳 |
4 | OUT+ | 模擬信號輸出正端 | 10 | NC | 空腳 |
5 | OUT- | 模擬信號輸出負端 | 11 | NC | 空腳 |
6 | NC | 空腳 | 12 | NC | 空腳 |
