翻板閥是作為各類除設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置，防止野風吹入，以重錘、電動、推桿為主要驅動力。
浙江普天閥門科技有限公司
浙江 溫州市 永嘉縣 | 左先花 | 0577-67923063
浙江 溫州市 永嘉縣 | 左先花 | 0577-67923063

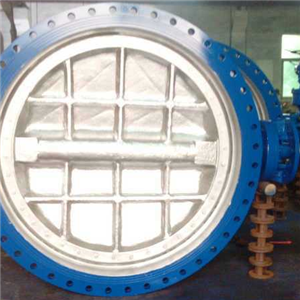

蝶閥又叫翻板閥是一種結構簡單的調節閥可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤圍繞閥軸旋轉來達到開啟與關閉的一種閥閥門可用于控制空氣水蒸汽各種腐蝕性介質泥漿油品液態金屬和放射性介質等各種類型流體的流動在管道上主要起切斷和節流作用蝶閥啟閉件是一個圓盤形的蝶板在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的目的
主要由閥體閥桿蝶板和密封圈組成閥體呈圓筒形軸向長度短內置蝶板
硬密封蝶閥與軟密封蝶閥的區別
硬密封蝶閥密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金.
軟密封蝶閥密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟[wiki]聚乙烯[/wiki];等轉子泵.
軟密封蝶閥的優點是密封性能好缺點是容易老化磨損使用壽命短
硬密封蝶閥使用壽命長但是密封性相對比軟密封差
蝶板由閥桿帶動若轉過90°便能完成一次啟閉改變蝶板的偏轉角度即可控制介質的流量感謝您訪問我們的網站http://www.zgputian.com
使用工況和介質蝶閥適用于發生爐排水天然氣城市排污冷熱空氣化工冶煉和發電環保建筑給排泥水等工程系統中輸送各種腐蝕性非腐蝕性流體介質的管道上用于調節和截?cái)嘟橘|(zhì)的流動
一由于多層軟硬疊式密封圈固定在閥板上當閥板常開狀態時介質對其密封面形成正面沖刷金屬片夾層中的軟密封帶受沖刷后直接影響密封性能
二受結構條件的限制該結構不適應做通徑DN200以下閥門原因是閥板整體結構太厚流阻大
三因三偏心結構的原理閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座正流狀態時介質壓力越高密封擠壓越緊當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時密封開始泄漏
高性能三偏心硬密封蝶閥
其特征在于所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成
閥板與閥座的密封面為斜圓錐結構在閥板斜圓錐表面堆焊耐溫耐蝕合金材料固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形解決了閥門在雙向互換的介質輸送過程中存在的密封問題
采用軟性T型兩側多層不銹鋼片組成密封圈具有金屬硬密封和軟密封的雙重優點無論在低溫和高溫情況下均具有零滲漏的密封性能試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊密封效果越好
當逆流狀態時閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座隨著反向介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用
因此本實用新型不像現有的技術那樣在閥板上安裝軟硬多層密封圈而是直接安裝在閥體上在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式它將可取代閘閥及球形閥
蝶閥英文butterfly valve是指關閉件閥瓣或蝶板為圓盤圍繞閥軸旋轉來達到開啟與關閉的一種閥在管道上主要起切斷和節流作用蝶閥啟閉件是一個圓盤形的蝶板在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的目的蝶閥全開到全關通常是小于90° 蝶閥和蝶桿本身沒有自鎖能力為了蝶板的定位要在閥桿上加裝蝸輪減速器采用蝸輪減速器不僅可以使蝶板具有自鎖能力使蝶板停止在任意位置上還能改善閥門的操作性能工業用蝶閥的特點能耐高溫適用壓力范圍也較高閥門公稱通徑大閥體采用碳鋼制造閥板的密封圈采用金屬環代替橡膠環大型高溫蝶閥采用鋼板焊接制造主要用于高溫介質的煙風道和氣管道
電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種連接方式主要有法蘭式和對夾式是工業自動化控制領域中的重要執行單元電動調節蝶閥安裝要點兩大分析安裝位置高度進出口方向必須符合設計要求注意介質流動的方向應與閥體所標箭頭方向一致連接應牢固緊密電動調節蝶閥安裝前必須進行外觀檢查閥門的銘牌應符合現行標準《通用閥門標志》GB12220的規定對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門安裝前應進行強度和嚴密性能試驗合格后方準使用強度試驗時試驗壓力為公稱壓力的1.5倍持續時間不少于5min閥門殼體填料應無滲漏為合格電動調節蝶閥按結構形式可分為偏置板式垂直板式斜板式和杠桿式按密封形式可分為軟密封型和硬密封型兩種軟密封型一般采用橡膠環密封硬密封型通常采用金屬環密封
一由于多層軟硬疊式密封圈固定在閥板上當閥板常開狀態時介質對其密封面形成正面沖刷金屬片夾層中的軟密封帶受沖刷后直接影響密封性能
二受結構條件的限制該結構不適應做通徑DN200以下閥門原因是閥板整體結構太厚流阻大
三因三偏心結構的原理閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座正流狀態時介質壓力越高密封擠壓越緊當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時密封開始泄漏
高性能三偏心硬密封蝶閥
其特征在于所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成
閥板與閥座的密封面為斜圓錐結構在閥板斜圓錐表面堆焊耐溫耐蝕合金材料固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形解決了閥門在雙向互換的介質輸送過程中存在的密封問題
采用軟性T型兩側多層不銹鋼片組成密封圈具有金屬硬密封和軟密封的雙重優點無論在低溫和高溫情況下均具有零滲漏的密封性能試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊密封效果越好
當逆流狀態時閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座隨著反向介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用
因此本實用新型不像現有的技術那樣在閥板上安裝軟硬多層密封圈而是直接安裝在閥體上在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式它將可取代閘閥及球形閥
新型高壽命不銹鋼蝶閥的特點
硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件已在石油化工冶金水電等許多領域中得到極為廣泛地應用在已公知的蝶閥技術中其密封形式多采用密封結構密封材料為橡膠聚四氟乙烯等由于結構特征的限制不適應耐高溫高壓及耐腐蝕抗磨損等行業現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥閥體和閥座為連體構件閥座密封表面層堆焊耐溫耐蝕合金材料多層軟疊式密封圈固定在閥板上這種蝶閥與傳統蝶閥相比具有耐高溫操作輕便啟閉無磨擦關閉時隨著傳動機構的力矩增大來補償密封提高了蝶閥的密封性能及延長使用壽命的優點
閥桿直徑對多回轉類明桿閥門便不能組裝成電動閥門因此如果電動蝶閥裝置允許通過的大閥桿直徑不能通過所配閥門的閥桿電動裝置空心輸出軸的內徑必需大于明桿閥門的閥桿外徑對局部回轉閥門以及多回轉閥門中的暗桿閥門雖不用考慮閥桿直徑的通過問題但在選配時亦應充分考慮閥桿直徑與鍵槽的尺寸使組裝后能正常工作
操作力矩操作力矩是選擇閥門電動裝置的主要參數電動蝶閥運動過程可由行程轉矩或軸向推力的大小來控制由于閥門電動裝置的工作特性和利用率取決于閥門的種類裝置工作規范及閥門在管線或設備上的位置 閥門電動蝶閥裝置是實現閥門程控自控和遙控不可缺少的設備因此正確選擇閥門電動裝置對防止出現超負荷現象工作轉矩高于控制轉矩至關重要通常正確選擇閥門電動蝶閥裝置的依據
電動裝置輸出力矩應為閥門操作大力矩的1.2-1.5倍
電動蝶閥操作推力閥門電動裝置的主機結構有兩種一種是不配置推力盤輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力直接輸出力矩另一種是配置推力盤
輸出軸轉動圈數閥門電動裝置輸出軸轉動圈數的多少與閥門的公稱通徑閥桿螺距螺紋頭數有關H為閥門開啟高度要按M=HZS計算M為電動裝置應滿足的總轉動圈數S為閥桿傳動螺紋螺距Z為閥桿螺紋頭數訂貨時請注明
一1產品型號 2公稱通徑DN額定流量Kv 3信號壓力彈簧范圍 4流量特性 5閥前閥后壓力 6介質種類 7介質工作溫度范圍 8閥體閥塞套筒材質 9是否帶附件說明型號 10是否有其它特殊要求
二若已經由設計單位選定我公司的閥門型號請您根據閥門參數直接與我們銷售中心訂購
三當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數我們的工程師會專為您審核與分析
隨著我國基本建設的發展大型項目投入建設實施使電力石油化工城市供排水系統等閥門的數量越來越多尤其是蝶閥的用量很大我國生產金屬硬密封蝶閥從密封結構上可分為二大類一是彈性硬密封結構二是多層次硬密封蝶閥彈性硬密封蝶閥生產口徑一般在 DN500 以下大口徑多采用的是多層次結構DN500 以下的蝶閥用量大所以用戶在使用時遇到的問題也就多在此就常出現的問題歸納總結并指導正確安裝和使用
彈性結構硬密封蝶閥由閥體閥板閥桿彈性閥座壓環等主要零件組成
壓環的結構及作用壓環的側面為閥體的密封面與管道法蘭密封面成為密封副側面中有螺栓孔用螺栓壓緊壓環起固定閥座之用同時與閥體連為一體構成閥門的總的結構長度
由于壓環側面有螺絲孔徑將有效的密封面直徑減少從用戶使用法蘭的情況大多用的是平焊法蘭其內經又公稱通經大 10~20mm這樣使用將有效密封面減少如果安裝過程閥門與管道法蘭出現不同心的話就會錯位壓在螺栓孔徑上面此時管道法蘭內孔內側露出螺栓孔徑造成此處泄漏泄漏特征為介質從壓環背面流出
對彈性硬密封蝶閥沒有法蘭的相應標準我們根據現行的標準在法蘭規定的標準尺寸不變的情況下將其內經采用承插式的法蘭內孔徑與公稱通經基本相同這樣是為了增加有效的密封面也是給安裝提供有利的方便同時保證閥門正常使用在此提醒用戶在使用彈性硬密封蝶閥時配對的反法蘭一定要用法蘭特別是與閥體壓環面配對的管道法蘭一定要用法蘭
閥體上的箭頭方向指的是介質的壓力方向
通常閥體上鑄出的箭頭方向指的是介質的流向使用者看到箭頭后順理成章按流向與箭頭方向一致安裝這樣安裝已成為習慣安裝者很容易接受這種指示按標準規定的也沒什么錯誤但是用在偏心結構的蝶閥來講這樣安裝有時會出現一些問題下面說個例子偏心蝶閥按流向與介質流向一致安裝管內介質是液體閥門關閉后若原來介質進口方向的壓力減少或?yàn)榱銜r(shí)出口的介質出現反流倒流如果是高層供給時介質處于高位而產生壓力其壓力大于進口壓力時此閥門就要承受反向壓力的作用因普通硬密封蝶閥為單向使用閥門這樣使用就不利于蝶閥的密封性而且會出現泄漏從上述的例子得出結論蝶閥閥體的箭頭方向指的是介質的壓力方向用戶在安裝前要清楚知道閥門關閉后介質壓力的方向自由閥體箭頭方向與介質壓力方向一致就能達到正確的使用而且密封性保持良好狀態
彈性硬密封蝶閥到用戶地驗收注意事項
用戶對采購地閥門做抽樣或全部檢驗是十分必要的對產品的質量做抽檢是一是對產品的質量把關二是減少安裝后閥門不必要的維修和更新一次安裝成功率高但是用戶在抽檢時對硬密封蝶閥的測試上有些沒注意的地方造成對法么你的質量產生懷疑或以不合格拒收壓環上的螺絲根據口徑大小分別有 4 個6 個8 個和 12 個其螺栓直徑不能超過 M10這幾個螺絲主要是固定彈性閥座之用不能承受全部的介質壓力當閥門安裝在管道靠外法蘭螺栓壓緊作用后才能承受全部的介質力量因結構上的原因造成檢測操作有差別驗收時出現泄漏用戶以不合格為由通知廠家是常有的事經過溝通后產品都能安裝使用而且使用中也沒有問題所以在此說下應注意的事項為用戶更好了解和使用彈性硬密封蝶閥作下交流
測試彈性硬密封蝶閥時將壓環這一側面向上平放在此平面上放置一個和法蘭外園閥門通經大小基本相同的壓板如果用試壓機測試壓爪要壓在這個壓板上使壓力均勻分布在閥體一側的壓環上如果是用盲板進行測試一般對夾式彈性硬密封蝶閥都是用二片法蘭對夾夾緊的進行測試法蘭式彈性硬密封蝶閥有時用戶為了方便只在下面用一片法蘭與閥門螺栓固定這時閥體上面的壓環上的固定螺絲就要承受介質的全部壓力前面已說到了這點這幾個螺絲是不能承受全部介質的壓力的所以用盲板測試時閥門不泄漏同時也和實際使用的狀態基本相同
編輯
1蝶閥具有結構簡單體積小重量輕材料耗用省安裝尺寸小開關迅速90°往復回轉驅動力矩小等特點用于截?cái)?span id="vmns9rj" class="myIcon">接通調節管路中的介質具有良好的流體控制特性和關閉密封性能
2蝶閥可以運送泥漿在管道口積存液體少 低壓下可以實現良好的密封 調節性能好感謝您訪問我們的網站http://www.zgputian.com
3蝶板的流線型設計使流體阻力損失小可謂是一種節能型產品
4閥桿為通桿結構經過調質處理有良好的綜合力學性能和抗腐蝕性抗擦傷性蝶閥啟閉時閥桿只作旋轉運動而不作升降運行閥桿的填料不易破壞密封可靠與蝶板錐銷固定外伸端為防沖出型設計以免在閥桿與蝶板連接處意外斷裂時閥桿崩出
5 連接方式有法蘭連接對夾連接對焊連接及凸耳對夾連接
驅動形式有手動蝸輪傳動電動 氣動液動電液聯動等執行機構可實現遠距離控制和自動化操作
訂貨時請注明
一1產品型號 2公稱通徑DN額定流量Kv 3信號壓力彈簧范圍 4流量特性 5閥前閥后壓力 6介質種類 7介質工作溫度范圍 8閥體閥塞套筒材質 9是否帶附件說明型號 10是否有其它特殊要求
二若已經由設計單位選定我公司的閥門型號請您根據閥門參數直接與我們銷售中心訂購
三當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數我們的工程師會專為您審核與分析
http://www.zgputian.com
硬密封蝶閥是以圓形蝶板（密閉件）隨閥軸的轉動來實現管道的開啟或關閉的閥門主要做截?cái)嚅y使用,亦可設計成具有切斷和節流調節的功能硬密封蝶閥在低壓大中口徑管道上的使用越來越多硬密封蝶閥的蝶板安裝于管道的直徑方向在蝶閥閥體圓柱形通道內圓盤形蝶板繞著軸線旋轉旋轉角度為0°~90°之間旋轉到90°時閥門則呈全開狀態
硬密封蝶閥結構簡單體積小重量輕只由少數幾個零件組成而且只需旋轉90°即可快速啟閉操作簡單同時該電動閥門具有良好的流體控制特性蝶閥處于完全開啟位置時蝶板厚度是介質流經閥體時唯的阻力因此通過該閥門所產生的壓力降很小故具有較好的流量控制特性蝶閥有彈密封和金屬的密封兩種密封型式彈性密封閥門密封圈可以鑲嵌在閥體上或附在蝶板周邊
如果要求蝶閥作為流量控制使用主要的是正確選擇閥門的尺寸和類型硬密封蝶閥的結構原理尤其適合制作大口徑閥門硬密封蝶閥不僅在石油天燃?xì)?span id="kbc0agi" class="myIcon">化工水處理等一般工業上得到廣泛應用而且還應用于熱電站的冷卻水系統
1硬密封蝶閥在使用過程中應經常保持清潔傳動螺紋必須定期潤滑發現故障時應立即停止使用查明原因除故障
2填料壓蓋的螺栓應均勻地?cái)Q緊不應壓成歪狀態以免碰傷阻礙閥桿運動或造成泄漏
3安裝時可將閥門按連接方式直接裝置在管路上一般情況下可安裝在管路任意位置上但需便于操作的檢修注意截止閥介質流向應是縱閥瓣下面往上升降式止回閥只能水平安裝
4硬密封蝶閥使用時只作全開或全閉不允許做調節流量用以免密封面受沖蝕加速磨損閘閥和上螺紋截止閥內有倒密封裝置手輪旋至上位置擰緊即可阻止介質從填料處泄漏
5硬密封蝶閥開關時應用手輪請勿借助杠桿或其它工具以免損壞閥件手輪順時針旋轉為關閉反之為開啟
6安裝前必須仔細核對本閥標志的壓力通徑是否符合使用要求除運輸過程所造成的缺陷并除閥件的污垢
7長期存放的閥門應作定期檢查對外露的加工表面須保持清潔除污垢存放時球閥應兩端堵塞并處于開啟狀態氣動蝶閥通道的兩端應堵塞并處于關閉狀態整齊地存放在室內通風干燥的地方嚴禁堆置或露天存放
結構形式
1 中心密封蝶閥
2 2 單偏心密封蝶閥
3 3 雙偏心密封蝶閥
4 4 三偏心密封蝶閥
蝶閥連接方式
1 對夾式蝶閥
2 法蘭式蝶閥
3 支耳式蝶閥
4 焊接式蝶閥
密封面材質
1 軟密封蝶閥
2 密封副由非金屬軟質材料對非金屬軟質材料構成
2 密封副由金屬硬質材料對非金屬軟質材料構成
2 金屬硬密封蝶閥
密封副由金屬硬質材料對金屬硬質材料構成
密封形式
1彈性密封蝶閥密封比壓由閥門關閉時閥板擠壓閥座閥座或閥板的彈性產生
2 外加轉矩密封蝶閥密封比壓由外加于閥門軸上的轉矩產生
2 充壓密封蝶閥密封比壓由閥座或閥板上的彈件密封元件充壓產生
3 自動密封蝶閥密封比壓由介質壓力自動產生
工作壓力
1 真空蝶閥工作壓力低于標堆大氣歷的蝶閥
2.低壓蝶閥公稱壓力 PN<1 ． 6MPa 的蝶閥
3 中壓蝶閥公稱壓力 PN 為 2 ． 5--6 ． 4MPa 的蝶閥
4 高壓蝶閥公稱壓力 PN 為 10 0--80 ． 0MPa 的蝶閥
5 超高壓蝶閥公稱壓力 PN>100MPa 的蝶閥
工作溫度
1 高溫蝶閥 t>450 °C 的蝶閥
（2）中溫蝶閥 120 C<t<450 ℃ 的蝶閥
3 常溫蝶閥一 40C<t< 120 °C 的蝶閥
4 低溫蝶閥一 100<t< 一 40 °C 的蝶閥
5 超低溫蝶閥 t< 一 100 °C 的蝶閥
蝶閥用處環中的圓盤可以旋轉90度來打開和關閉它與球閥不同蝶閥在中間開口處具有出色的流量調節功能另一個優點是它可以安裝在狹小的空間內而不占用任何寬度
優點
★它可以突然打開和關閉（但要知道水錘）
★可以安裝在狹小的空間內
★流量可以調節
缺點
★帶有閥座的通用蝶閥與橡膠制成的閥體接觸不適用于高溫和高壓流體
隨著我國基本建設的發展大型項目投入建設實施使電力石油化工城市供排水系統等閥門的數量越來越多尤其是蝶閥的用量很大我國生產金屬硬密封蝶閥從密封結構上可分為二大類一是彈性硬密封結構二是多層次硬密封蝶閥彈性硬密封蝶閥生產口徑一般在 DN500 以下大口徑多采用的是多層次結構DN500 以下的蝶閥用量大所以用戶在使用時遇到的問題也就多在此就常出現的問題歸納總結并指導正確安裝和使用
彈性結構硬密封蝶閥由閥體閥板閥桿彈性閥座壓環等主要零件組成
壓環的結構及作用壓環的側面為閥體的密封面與管道法蘭密封面成為密封副側面中有螺栓孔用螺栓壓緊壓環起固定閥座之用同時與閥體連為一體構成閥門的總的結構長度
由于壓環側面有螺絲孔徑將有效的密封面直徑減少從用戶使用法蘭的情況大多用的是平焊法蘭其內經又公稱通經大 10~20mm這樣使用將有效密封面減少如果安裝過程閥門與管道法蘭出現不同心的話就會錯位壓在螺栓孔徑上面此時管道法蘭內孔內側露出螺栓孔徑造成此處泄漏泄漏特征為介質從壓環背面流出
彈性硬密封蝶閥沒有法蘭的相應標準我們根據現行的標準在法蘭規定的標準尺寸不變的情況下將其內經采用承插式的法蘭內孔徑與公稱通經基本相同這樣是為了增加有效的密封面也是給安裝提供有利的方便同時保證閥門正常使用在此提醒用戶在使用彈性硬密封蝶閥時配對的反法蘭一定要用標準法蘭特別是與閥體壓環面配對的管道法蘭一定要用標裝法蘭
閥體上的箭頭方向指的是介質的壓力方向
通常閥體上鑄出的箭頭方向指的是介質的流向使用者看到箭頭后順理成章按流向與箭頭方向一致安裝這樣安裝已成為習慣安裝者很容易接受這種指示按標準規定的也沒什么錯誤但是用在偏心結構的蝶閥來講這樣安裝有時會出現一些問題下面說個例子偏心蝶閥按流向與介質流向一致安裝管內介質是液體閥門關閉后若原來介質進口方向的壓力減少或?yàn)榱銜r(shí)出口的介質出現反流倒流如果是高層供給時介質處于高位而產生壓力其壓力大于進口壓力時此閥門就要承受反向壓力的作用因普通硬密封蝶閥為單向使用閥門這樣使用就不利于蝶閥的密封性而且會出現泄漏從上述的例子得出結論蝶閥閥體的箭頭方向指的是介質的壓力方向用戶在安裝前要清楚知道閥門關閉后介質壓力的方向自由閥體箭頭方向與介質壓力方向一致就能達到正確的使用而且密封性保持良好狀態
彈性硬密封蝶閥到用戶地驗收注意事項
用戶對采購地閥門做抽樣或全部檢驗是十分必要的對產品的質量做抽檢是一是對產品的質量把關二是減少安裝后閥門不必要的維修和更新一次安裝成功率高但是用戶在抽檢時對硬密封蝶閥的測試上有些沒注意的地方造成對法么你的質量產生懷疑或以不合格拒收壓環上的螺絲根據口徑大小分別有 4 個6 個8 個和 12 個其螺栓直徑不能超過 M10這幾個螺絲主要是固定彈性閥座之用不能承受全部的介質壓力當閥門安裝在管道靠外法蘭螺栓壓緊作用后才能承受全部的介質力量因結構上的原因造成檢測操作有差別驗收時出現泄漏用戶以不合格為由通知廠家是常有的事經過溝通后產品都能安裝使用而且使用中也沒有問題所以在此說下應注意的事項為用戶更好了解和使用彈性硬密封蝶閥作下交流
測試彈性硬密封蝶閥時將壓環這一側面向上平放在此平面上放置一個和法蘭外園閥門通經大小基本相同的壓板如果用試壓機測試壓爪要壓在這個壓板上使壓力均勻分布在閥體一側的壓環上如果是用盲板進行測試一般對夾式彈性硬密封蝶閥都是用二片法蘭對夾夾緊的進行測試法蘭式彈性硬密封蝶閥有時用戶為了方便只在下面用一片法蘭與閥門螺栓固定這時閥體上面的壓環上的固定螺絲就要承受介質的全部壓力前面已說到了這點這幾個螺絲是不能承受全部介質的壓力的所以用盲板測試時閥門不泄漏同時也和實際使用的狀態基本相同
