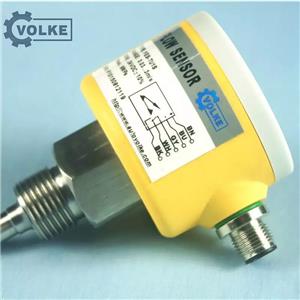

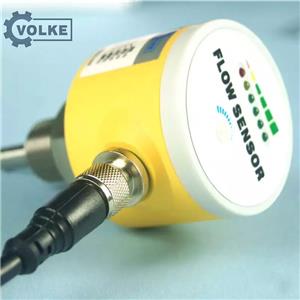

FES經濟型電子式流量開關

產品介紹

對管道中的液體流動情況進行實時監控提供開關量輸出并采用6個LED實時顯示流體流速狀態可實現下列監控功能介質流動降低/提高流速介質存在/不存在介質流動/靜止;監控管道內流體流速大小斷流監測或防止泵的空轉被應用于石油化工電力治金鋼廠造紙食口品加工水處理電池廠等行業

產品參數

測量范圍:    水0.03 ~3m / s ;

                   油0.0 3 ~3m / s ;

                   氣2 ~20 m / s

耐       壓:   1.6 M P a

連接方式:   螺紋G 1 / 2 "G 1 / 4 "其它

開關時間:   O    N :典型≥4 s（1 ~1 3s）;

                   O F F :典型≥4 s（1 ~1 5s）

溫度變化反應時間 :≤1 2 s

工作電壓:    D C 2 4 V

功       耗:     2 W

輸       出:  繼電器, N P N / P N P輸出

接點容量:  2 A / 2 2 0 VAC3 A / 30VDC

絕緣阻抗:  100V D C時100 MΩ

控制接點數: 1對

接點容量:   2A / 220 VAC3A / 30VDC

絕緣阻抗:   100VD C時100 MΩ

探頭材質: 304不銹鋼

殼體材質: PP

工作溫度: - 1 0℃- 6 0℃

環境條件: - 2 0 ~8 5℃,≤8 5 % R H

防護等級: I P 6 7

產品特點

1經濟適合在設備上大量使用

2替代擋板式流量開關動作靈敏使用壽命長

3能有效防止纏繞物

4全防水殼體設計

5適用管徑范圍大任意調節設點

6指示燈直接顯示流量變化

       常規型流量開關或示流信號器多采用擋板或者活塞式靠液體流動力推動擋板或活塞動作水阻大流量損失大精度差無法監測小流量密封部份采用金屬波紋管密封耐壓差容易產生金屬疲勞爆裂

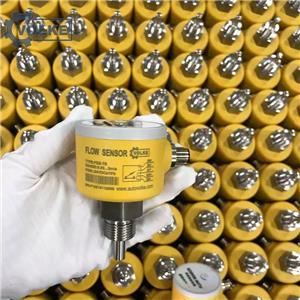

產品包裝及配件

知識擴展

關于消防流量開關你知道多少

  消防流量開關主要是指在水氣油等介質管路中安裝在線或者插入式監控水系統中測量介質流量的大小的開關裝置其工作原理簡單來說是在水流量高于或者低于某一個設點時候觸發輸出報警信號傳遞給機組系統獲取信號后即可作出相應的指示動作

在工程施工場地多可見消防流量開關的使用這不僅僅是因為它屬于《消防給水及消火栓系統技術規范》GB50974-2014標準11.0.4規定更是因為它的可替代的特點優勢

消防流量開關

（消防流量開關施工現場圖）

消防流量開關技術特點

　　（1）此類產品的可靠性相對較高測量時可以不受磁鐵干擾

　?。?）產品存在多種輸出功能配接無線傳輸

　?。?）沒有機械轉動零部件縮減企業供水開支

　?。?）產品采用的是超聲測流技術通徑管體的設計操作使用中避免壓力損失

　　（5）此產品可配合相關需要組成監測系統可對儀表運行情況及管網運行狀況進行監測

　?。?）消防流量開關在定制時可預留壓力傳感器檢測接口即使是壓力變化時也能達到開啟/停止泵運轉功能

消防流量開關主要參數

項目參數

開關精度±1～±10cm/s

工作壓力2.0MPa

介質溫度0℃～100℃

過程連接G1/2（插入式標準連接）管道螺紋卡套法蘭可選

輸出信號繼電器（SPDT）

開關功能1設定值2報警回差3報警方式4報警穩定時間5報警延時6阻尼可調

輸出電壓24VDC

壓力等級1.6Mpa

流量范圍3-300m3/h

啟動流量3L/S

顯示液晶顯示工作狀態及進度條

消耗電流＜60mA

設定方式按鍵式一鍵設定

響應時間0.5s阻尼1～10s可調

防護等級IP67

防爆Ex d iiC T6 Gb（選項）

    消防流量開關因其可靠性高使用壽命長適用介質范圍廣等等特點深受工程基地施工目前其產品已經應用于液體氣體等多個介質領域的流量控制如果您還有關于其其他方面的問題您可以在選購時咨詢我們的工程師或者聯系客服感謝您的觀看
