國產數字源表如何選型認準生產廠家武漢普賽斯儀表詳詢一八一四零六六三四七六數字源表多在高校實驗室科研單位使用數字源表可廣泛用于半導體器件特性測試中省錢省地節約測試臺空間同時實現了大動態測試范圍集電壓電流輸入輸出及測量等多種功能于一體那么在選擇數字源表時需要注意哪些方面呢

1.源的輸出范圍

這個輸出范圍包括電流輸出范圍和電壓輸出范圍

例如

普賽斯儀表S300其電流輸出最大范圍為1A電壓輸出最大范圍為300V;

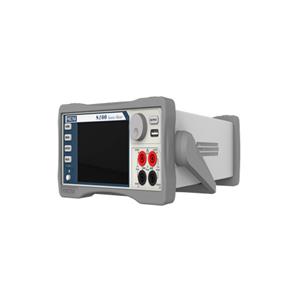

普賽斯儀表S200其電流輸出最大范圍為1A電壓輸出最大范圍為100V;

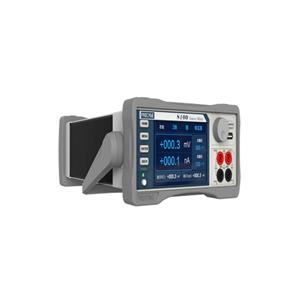

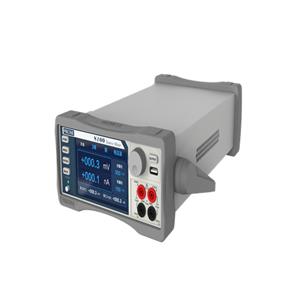

普賽斯儀表S100其電流輸出最大范圍為1A電壓輸出最大范圍為30V

在這里請注意由于源表有總功率的限制其輸出不能同時達到電流輸出和電壓輸出的最大值而是在不同的區間其輸出范圍有不同的限制

因此我們在選購源表的時候一定要考慮到需要測量的樣品器件的電流電壓的最大范圍然后參考儀器的參數手冊看是否符合測試要求

2.測量的精度

這里測量的精度包含了電流測量精度和電壓測量精度

在實踐當中用戶關心更多的是電流的測量精度同樣值得注意的是源表的測量精度也是分量程的并不是全范圍的精度都是一樣例如在1uA范圍內的量程其精度比1mA10mA要高很多

用戶常常混淆的一個概念是量程和測量精度的關系量程是一個檔位的概念相當于在這個檔位測量的最大值而測量精度是在該量程內測量的分辨率及準確度我們舉個例子例如一個稱重的儀器100克是它的一個檔位也就是說在這個檔位它最大能稱重100克的物體但測量精度根據精密程度可能是精確到1微克1毫克等等

具體的測量精度就可以參考每種型號的Datasheet（數據表）

3.通道數

一般情況下的源表只有一個通道也就是只有一路測量及輸出通道雖然有的源表有前后兩個面板都可以接線但在使用的時候只能選擇某一個面板輸出單通道的源表包括S100S200S300型

雙通道的源表可以理解為兩個單通道的源表集成在了一起這樣一臺雙通道的源表就可以直接測試三端器件利用2臺普賽斯S型源表即可達到雙通道的效果

還有一些用戶認為四線法測量需要雙通道的源表才能完成實際上任何一款單通道的源表都直接支持4線法的測量跟雙通道沒有任何關系

多通道數字源表可以選擇普賽斯儀表CS系列

4.測量的速度（采樣率）

除了精度和測量范圍之外測量的速度是用戶最關心的問題了我們經常會聽到用戶這么問這款表一秒鐘能采多少個點指標上明明寫著每秒能采XXX個點怎么實際上一秒鐘才幾個點相差幾十倍

采樣率不是一個固定的數值它受到很多因素的影響其中有以下幾個主要因素

NPLC（積分周期）這個值越大測量的精確性和穩定性越好但測量的速度越慢

測量信號的大小及量程固定量程比自動量程要快在自動量程的情況下如果測量電流信號很小（尤其是在光電器件的暗電流的時候）其采樣速度會大幅下降

5.是否支持脈沖輸出

目前普賽斯儀表的S系列源表是不支持脈沖的

6.關于軟件

S系列軟件兼容2400和2450對使用2400和2450搭建的已有測試系統可以實現替換而無需修改測試系統軟件

7.關于測試搭建

簡易測試連接電極直接測試其它要求可采取與探針臺測試機配套使用
