LED必須在合適的電流電壓驅動下才能正常工作其電壓-電流之間的關系稱為I-V特性通過對LED電特性的測試可以獲得對應正向電壓（Vf）反向電壓（Vr）及漏電流（Ir）等參數以及相應的I-V曲線常用的測試方法一般為在LED器件的兩端加電壓測試電流或者加電流測試電壓此外還可以根據客戶要求搭配相應的光學測試系統測試相應的光學性能

                                                                                                 （典型二極管I-V特性曲線）

Vf正向導通電壓測試

正向導通電壓是LED在正常工作電流下測量的電壓值當加載在LED兩端的工作電壓低于導通電壓時通過LED的電流極小不發光當電壓超過該值后通過LED的電流隨電壓迅速增加而后LED發光常用測試方法為將LED的正極接在高電位端負極接在低電位端逐漸增加LED的電流（電流值一般為幾mA）并同時測量LED兩端的電壓（電壓值范圍在幾V以內）而后根據實際測試需要對數據進行分析得到相應的Vf值

Vr 反向擊穿電壓測試

反向擊穿電壓是所允許加載在LED兩端的最大反向電壓當二極管兩端的反向電壓超過Vr后反向電流會急劇增大二極管將失去單方向導電特性這種狀態稱為二極管的擊穿若長時間工作電壓超過Vr發光二極管可能被擊穿損壞常用測試方法為將LED的正極接在低電位端負極接在高電位端逐漸增加LED的電流（電流值一般為幾mA）并同時測量LED兩端的電壓（電壓值范圍在幾V以內）而后根據實際測試需要對數據進行分析得到相應的Vr值由于源表可作為四象限工作的電壓源因此在測試時無需將接線端反接源表內部會自動根據設定值切換輸出端的極性

Ir漏電流測試

漏電流指LED處于反向偏置狀態時流過二極管的微弱反向電流此時LED兩端的電壓低于Vr常用的測試方法為將LED的正極接在低電位端負極接在高電位端而后根據實際測試需要設定加載在LED兩端的電壓測量電流Ir

如下圖所示選擇合適的夾具將LED與S型源表進行連接

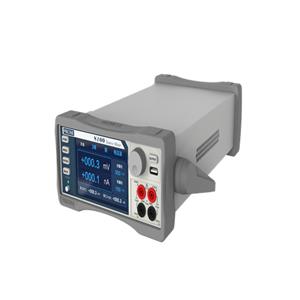

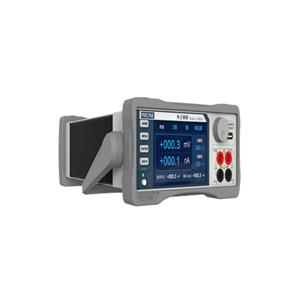

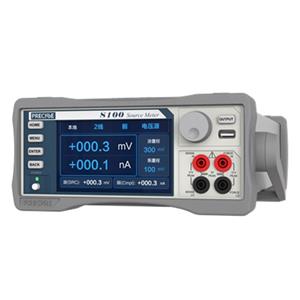

S型源表簡介

普賽斯S系列高精度源表集電壓電流輸入輸出及測量等多種功能于一體產品最大輸出電壓達300V最小測試電流達100pA分辨率低至10pA支持四象限工作因此,可廣泛應用于各種半導體器件I-V電特性測試如半導體IC功率半導體器件傳感器LED等產品具有如下特點

• 采用5寸800*480觸摸顯示屏全圖形化操作操作簡單方便

• 內置豐富的掃描模式支持線性掃描指數掃描及用戶自定義掃描

• 四象限工作模式可在源模式或肼模式下工作

• 支持USB存儲一鍵導出測試報告

• 兼容多種上位機通訊方式RS-232GPIB及以太網

• 可搭配普賽斯自主開發的上位機軟件使用快速實現不同器件的測試

更多有關LED電性能測試數字源表的信息找普賽斯儀表專員為您介紹一八一四零六六三四七六
