測試要求

OLED  的測試一般分為三個方面電學測試和光學測試以及壽命測試電學測試包括器件的電流電壓光電流亮度等IV曲線掃描

1 電流密度-電壓（Current  density-Voltage, J-V）特性曲線

J-V  特性曲線是描述器件的重要指標反映了器件內部的電學性質有機發光二極管和普通 二極管一樣具有整流特性當外加正向電壓小于器件導通電壓時電流密度隨著電壓的增加 很緩慢當外加正向電壓高于器件導通電壓時電流密度隨著電壓的升高而急速增加

2 亮度（Luminance）和開啟電壓（Von）

器件發光亮度從宏觀上直接反應的器件在某一特定方向上的發光強度單位為  cd/m2它 是定義器件壽命與發光效率的重要依據一般地將器件發光強度為  1cd/m2對應的電壓定 義為器件的開啟電壓Von此項測試需搭配亮度計進行

S100源表  1臺

測試線夾具

亮度計（客戶自行配置）

核心測試指標

J-V特性曲線

開啟電壓Von

操作與圖示



                                                                                           圖測試連接實物圖

                                                                                                                                               圖測試界面數據

OLED電性能測試數字源表選型依據

測試電壓最大不超過30V電流一般在mA級別采用直流模式測試因此建議選用普賽斯S100源表即可滿足測試要求

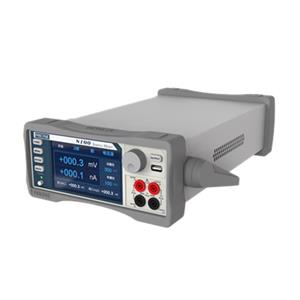

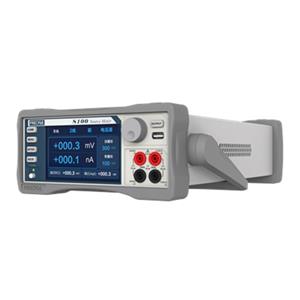

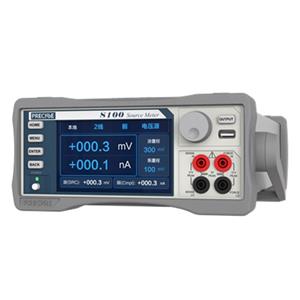

普賽斯S100源表是歷時多年打造的高精度大動態范圍數字觸摸率先國產化的源表集電壓電流的輸入輸出及測量等多種功能最大輸出電壓30V電流輸出范圍100pA~1A輸出與測量精度均為0.1%支持四象限工作自帶有5英寸觸摸顯示屏支持LANRS-232GPIB等多種通信方式分辨率可達5位數OLED電性能測試數字源表認準生產廠家武漢普賽斯儀表詳詢一八一四零六六三四七六
