隔離器是一種采用線性光耦隔離原理,將輸入信號進行轉換輸出。輸入,輸出和工作電源三者相互隔離,特別適合與需要電隔離的設備儀表配用。
深圳市奧通電子技術有限公司
廣東 深圳市 福田區 | 譚文忠 | 0755-83165544
產品性能特點 | 應用范圍 |
1. 低成本小體積,SIP 12Pin符合UL94V-0標準阻燃封裝 2. 無需外接電位器等其它元件免零點和增益調節 3. 電源信號輸入/輸出 3000VDC 三隔離 4. 輔助電源5VDC12VDC15VDC24VDC等單電源供電 5 0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA電流信號,0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等電壓信號之間的相互隔離放大及轉換 6. 工業級溫度范圍: -45~+85 ℃ 7. 在EMC（電磁干擾）比較特殊的使用場合應注意增加 電磁干擾抑制電路或采取屏蔽措施 8.產品尺寸32.0mm*13.8mm*8.8mm | 1. 儀器儀表與傳感器信號收發 2. 直流電流 / 電壓信號的隔離轉換及放大 3. 工業現場信號隔離及長線傳輸 4. 模擬信號地線干擾抑制及數據隔離采集 5. 4-20mA0-20mA/0-5V等信號的隔離及變換 6. 信號遠程無失真傳輸 7. 非電量信號變送 8. 電力監控醫療設備隔離安全柵 9. 傳感器4-20mA等模擬信號一進二出 二進二出隔離信號的功能實現 |

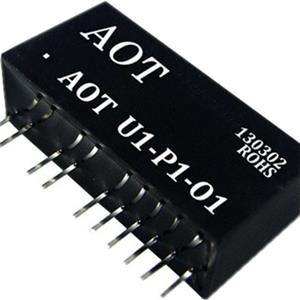

產品特征

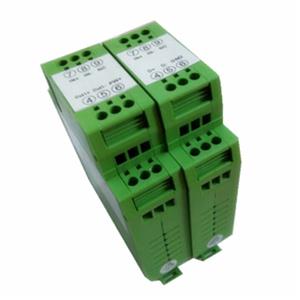

★ 產品有PCB板上焊接和標準導軌卡槽固定兩種安裝方式導軌式安裝的可以實現模擬信號一進一出一進二出二進二出的功能
★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等國際標準信號輸入/輸出標準的隔離信號
精度等級0.1級0.2級全量程范圍內極高的線性度（非線性度<0.1%）免零點和增益調節
產品型號及定義
AOT EM--UA –Px- Ox
連續隔離電壓值 3000VDC |
電源電壓輸入范圍 ±10%Vin |
焊接溫度（10秒） +300℃ |
輸出電壓信號時的最小負載 2KΩ |
輸入電壓或電流信號值
U10-5V A101mA
U20-10V A2: 010mA
U30-75mV A3: 020mA
U40-2.5V A4: 420mA
U50-±5V A50±1mA
U60-±10V A6: 0±10mA
U70-±100mV A7: 0±20mA
U8用戶自定義 A8: 用戶自定義
輔助電源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用戶自定義
輸出信號
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
O10: 用戶自定義
產品選型舉例
例1 信號輸入0-5V 信號輸出0-5V 輔助電源24V
產品型號AOT EM-U1-P1-O4
例2 信號輸入0-10V 信號輸出:0-20mA 輔助電源24V
產品型號AOT EM-U2-P1-O2
產品技術參數
參數名稱 | 測試條件 | 最小 | 典型值 | 最大 | 單位 | |
隔離電壓 | AC,50Hz,1min | 3000 | Vrms | |||
增益 | 1 | V/V | ||||
增益溫漂 | 25 | ppm/℃ | ||||
非線性度 | 0.1 | 0.2 | %FSR | |||
信號輸入 | 電壓 | 0 | 15 | V | ||
電流 | 0 | 30 | mA | |||
輸入失調電壓 | 2 | 5 | mV | |||
輸入阻抗 | 電壓 | 1 | M | |||
電流 | 50 | Ω | ||||
信號輸出 | 電壓 | -10 | 10 | V | ||
電流 | -20 | 20 | mA | |||
負載能力 | 電壓 | Vout=10V | 2 | kΩ | ||
電流 | 0 | 350 50 | 650 | Ω | ||
頻率響應 | -3DB | 1 | KHz | |||
信號輸出紋波 | 不濾波 | 10 | 20 | mVRMS | ||
信號電壓溫漂 | 0.2 | mV/℃ | ||||
輔助電源 | 電壓 | 用戶自定義 | 3.3 | 12 | 24 | VDC |
功耗 | 0.5 | 1 | W | |||
工作環境溫度 | -45 | 85 | ℃ | |||
貯存溫度 | -55 | 105 | ℃ |
備注對產品電壓信號和電流信號的負載能力有特殊要求的請另做注明
