沒有好水泵用水大煩惱這些問題是否也一直困擾著您
由設計單位選定我公司的『 排污泵|潛水泵系列 』請按型號直接向『上海三利給水設備有限公司』銷售部訂購當使用的場合重要或環境比較復雜時請您盡量提供設計圖紙和詳細參數由我們?yōu)槟鷮徍税殃P(guān)

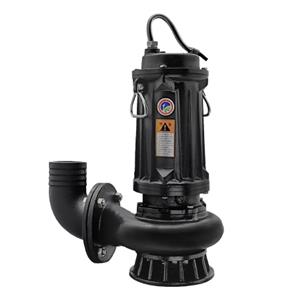

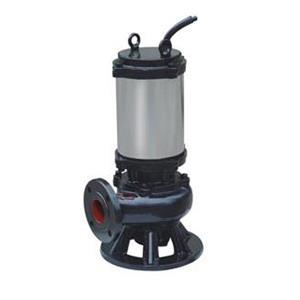

我們生產的JYWQ型自動攪勻式排污泵產品防污物沉淀攪勻技術為水泵周邊及池底污水產生高速漩渦使雜物無法沉淀而旋入水泵被排走不需要轉動部件實現攪勻功能且攪勻高壓水的通道有多道特殊污物雜質過濾裝置去實現得不被堵塞而一點不會影響攪勻效果同時解決了水泵工作時轉子被纖維繩狀物纏死而燒電機的問題
為了不使污物沉積在池底使污水池免清理目前行業內水泵采取以下兩種攪勻功能
1水泵葉輪下面加裝一個小副葉輪該副葉輪所產生的壓力產生不了污雜物攪勻效果反而消耗水泵電機功率并容易使雜物纏死葉輪
2葉輪檔轉子軸中心打孔其下面裝有T字攪勻頭泵腔內壓力水通過軸中心孔攪勻頭噴向污水池四周如此結構會有污水雜質堵住水流孔無攪勻效果和攪勻頭旋轉時被纖維繩狀物纏死而燒電機的弊端
在泵底座下另設了三根沖洗水管攪勻功能是靠自動攪勻排污泵所輸送的水壓來沖洗攪勻泵周圍的沉淀物使其懸浮起來之后經過排污泵排走而且不會影響流量揚程
| 1 | 主電纜 | 8 | 底座 |
2 | 機殼 | 9 | 隔板 | |
3 | 內循環套 | 10 | 控制電纜 | |
4 | 油箱 | 11 | 油頭探頭 | |
5 | 副葉輪 | 12 | 機械密封 | |
6 | 葉輪 | 13 | 攪拌件 | |
7 | 泵體 |
1采用雙流道無堵塞葉輪結構提高污水污物的過流能力和排污能力
2自動攪拌裝置產生強的攪拌力將池內的沉淀物攪拌成懸浮物后吸入葉輪排出達到清淤的作用
3隔板將底座一分為二攪拌與進水互不影響
4機械密封為雙端面機械密封長期處于油室中水泵地運行
5副葉輪結構的流體動力密封既有輔助密封作用從而保護機械密封又平衡軸向力延長軸承的使用壽命
6泵連線腔內沒有漏水檢測探頭出現漏水時探頭發出信號控制系統對泵實施保護本公司可配全自動保護控制柜
7電機定子采用B級和F級絕緣內設熱保護器當電機過載發熱保護器及時作出動作對泵和電機實施的保護
8油室內裝有油水探頭當機械密封損壞后水進入油室探頭發出信號由控制系統對水泵實施保護
9帶內循環冷卻系統水泵在水池低水位正常工作
| 1 | 通風節 | 11 | 自動攪勻排污泵 |
2 | 預埋管 | 12 | 浮球開關 | |
3 | 膨脹節 | 13 | 隔板 | |
4 | 逆止閥 | 14 | 浮球固定架 | |
5 | 閘閥 | 15 | 小鏈 | |
6 | 彎管 | 16 | 掛鉤 | |
7 | 導軌 | 17 | 人梯 | |
8 | 出水管 | 18 | 支撐架 | |
9 | 支架 | 19 | 電纜出線 | |
10 | 耦合底 | 20 | 電機保護 |
雙導軌雙泵排水平面 |
單導軌單泵排水平面 |
注JYWQJPWQ系列自動攪勻潛水排污泵選型時, 請注明泵的型號安裝方式池深泵控制保護方式,以便提供可靠的系統 |
1工廠商業污染廢水的排放
2城市污水處理廠排水系統
3住宅區的污水排水站
4人防系統排水站自來水廠的給水裝置
5市政工程建筑工地
6勘探礦山發電廠配套附機
7農村池農田灌溉河塘清淤
- 好產品更注重細節 讓您買的放心
- 存量充足 不怕延誤貨期
注本文中所有文字數據圖片均只適用于參考需要了解更詳細的【JYWQ型自動攪勻式排污泵】參數選型價格等請聯系我們上海三利給水設備有限公司將竭誠為你解答
1運轉前應用兆歐表檢查電機定子繞組對地的絕緣電阻不得少于50兆歐
2檢查電纜有無損折斷等現象如有損傷須及時更換以免漏電電纜截面應與電流相匹配
3電壓超過額定電壓的±10%時不得啟動電泵
4使用必須將四芯電纜中的接地線接地以防發生觸電事故
5電泵潛入水中時應垂直起吊不允許橫放著地更不能陷入污泥中停止使用時應將電泵吊起清洗干凈 置于干燥處并注意防凍
6禁止將電纜作為安裝起吊繩使用
7檢查轉子運轉方向從上向下看應為順時針方向旋轉
8室外的開關或接線端應有防雨防潮措施濕手或赤足時禁止觸及開關防止觸電
9移動電泵時必須切斷電源電泵在運行時人不得接觸水源以防漏電發生人身事故
10嚴禁電機缺相運轉如發險絲熔斷應檢查原因后方可繼續使用不得任意加粗絲
11泵運轉時應有專人管理如發現有不正常現象應立即停機檢查排除故障（指末配全自動保護柜的情況）
12電泵在規定的工作介質條件下正常運行半年后應檢查油室密封狀況如油室中的油呈乳狀或有水沉淀應及時更換
13用戶應根據實際使用的工況選擇合適的流量揚程以達到使用效果泵銘牌或說明書上所示參數為使用工況點用戶可選在（0.7～1.2）倍流量內使用禁止超流量使用否則流量過大揚程過低容易使電機過載
■ 電泵應有專人管理與使用并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常
■ 每次使用是用于較稠較粘的介質后應將電泵放入清水中運行數分鐘防止泵內留沉積物電泵的清潔
■ 電泵拆卸維修后機殼組件必須經O.2MPa氣壓試驗檢驗電機和油室密封
