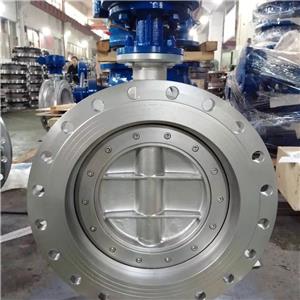

D343SH雙向壓蝶閥
蝶閥又叫翻板閥是一種結構簡單的調節閥可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶板）為圓盤圍繞閥軸旋轉來達到開啟與關閉的一種閥閥門可用于控制空氣水蒸汽各種腐蝕性介質泥漿油品液態金屬和放射性介質等各種類型流體的流動在管道上主要起切斷和節流作用蝶閥啟閉件是一個圓盤形的蝶板在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的目的
主要由閥體閥桿蝶板和密封圈組成閥體呈圓筒形軸向長度短內置蝶板
硬密封蝶閥與軟密封蝶閥的區別
硬密封蝶閥密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金.
軟密封蝶閥密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟[wiki]聚乙烯[/wiki];等轉子泵.
軟密封蝶閥的優點是密封性能好缺點是容易老化磨損使用壽命短
硬密封蝶閥使用壽命長但是密封性相對比軟密封差
蝶板由閥桿帶動若轉過90°便能完成一次啟閉改變蝶板的偏轉角度即可控制介質的流量感謝您訪問我們的網站http://www.zgputian.com
使用工況和介質蝶閥適用于發生爐排水天然氣城市排污冷熱空氣化工冶煉和發電環保建筑給排泥水等工程系統中輸送各種腐蝕性非腐蝕性流體介質的管道上用于調節和截斷介質的流動
一由于多層軟硬疊式密封圈固定在閥板上當閥板常開狀態時介質對其密封面形成正面沖刷金屬片夾層中的軟密封帶受沖刷后直接影響密封性能
二受結構條件的限制該結構不適應做通徑DN200以下閥門原因是閥板整體結構太厚流阻大
三因三偏心結構的原理閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座正流狀態時介質壓力越高密封擠壓越緊當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時密封開始泄漏
高性能三偏心硬密封蝶閥
其特征在于所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成
閥板與閥座的密封面為斜圓錐結構在閥板斜圓錐表面堆焊耐溫耐蝕合金材料固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形解決了閥門在雙向互換的介質輸送過程中存在的密封問題
采用軟性T型兩側多層不銹鋼片組成密封圈具有金屬硬密封和軟密封的雙重優點無論在低溫和高溫情況下均具有零滲漏的密封性能試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊密封效果越好
當逆流狀態時閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座隨著反向介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用
因此本實用新型不像現有的技術那樣在閥板上安裝軟硬多層密封圈而是直接安裝在閥體上在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式它將可取代閘閥及球形閥
蝶閥英文butterfly valve是指關閉件閥瓣或蝶板為圓盤圍繞閥軸旋轉來達到開啟與關閉的一種閥在管道上主要起切斷和節流作用蝶閥啟閉件是一個圓盤形的蝶板在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的目的蝶閥全開到全關通常是小于90° 蝶閥和蝶桿本身沒有自鎖能力為了蝶板的定位要在閥桿上加裝蝸輪減速器采用蝸輪減速器不僅可以使蝶板具有自鎖能力使蝶板停止在任意位置上還能改善閥門的操作性能工業用蝶閥的特點能耐高溫適用壓力范圍也較高閥門公稱通徑大閥體采用碳鋼制造閥板的密封圈采用金屬環代替橡膠環大型高溫蝶閥采用鋼板焊接制造主要用于高溫介質的煙風道和氣管道
電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種連接方式主要有法蘭式和對夾式是工業自動化控制領域中的重要執行單元電動調節蝶閥安裝要點兩大分析安裝位置高度進出口方向必須符合設計要求注意介質流動的方向應與閥體所標箭頭方向一致連接應牢固緊密電動調節蝶閥安裝前必須進行外觀檢查閥門的銘牌應符合現行標準《通用閥門標志》GB12220的規定對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門安裝前應進行強度和嚴密性能試驗合格后方準使用強度試驗時試驗壓力為公稱壓力的1.5倍持續時間不少于5min閥門殼體填料應無滲漏為合格電動調節蝶閥按結構形式可分為偏置板式垂直板式斜板式和杠桿式按密封形式可分為軟密封型和硬密封型兩種軟密封型一般采用橡膠環密封硬密封型通常采用金屬環密封
一由于多層軟硬疊式密封圈固定在閥板上當閥板常開狀態時介質對其密封面形成正面沖刷金屬片夾層中的軟密封帶受沖刷后直接影響密封性能
二受結構條件的限制該結構不適應做通徑DN200以下閥門原因是閥板整體結構太厚流阻大
三因三偏心結構的原理閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座正流狀態時介質壓力越高密封擠壓越緊當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時密封開始泄漏
高性能三偏心硬密封蝶閥
其特征在于所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成
閥板與閥座的密封面為斜圓錐結構在閥板斜圓錐表面堆焊耐溫耐蝕合金材料固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形解決了閥門在雙向互換的介質輸送過程中存在的密封問題
采用軟性T型兩側多層不銹鋼片組成密封圈具有金屬硬密封和軟密封的雙重優點無論在低溫和高溫情況下均具有零滲漏的密封性能試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊密封效果越好
當逆流狀態時閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座隨著反向介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用
因此本實用新型不像現有的技術那樣在閥板上安裝軟硬多層密封圈而是直接安裝在閥體上在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式它將可取代閘閥及球形閥
